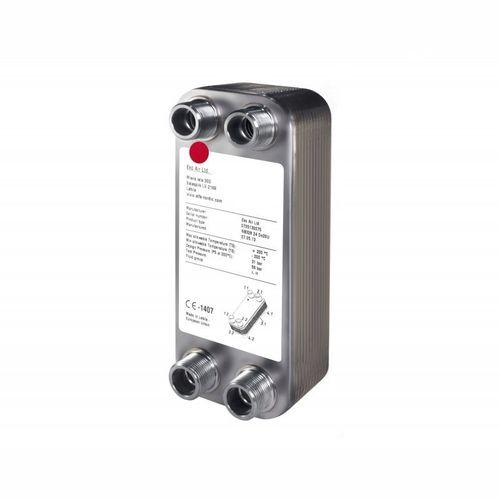

Échangeur de chaleur à plaques brasées NB 328

liquide / liquideen cuivreen inox

Échangeur de chaleur à plaques brasées. Application : systèmes de réfrigération, pompes à chaleur, sous-stations, etc. Angle de chevron : H Max. Nombre de plaques : 60 Taille de l'orifice : 22 mm Volume du canal : 0,054 litres Débit max : 6 m3/h Dimension du BPHE : 323 mm х 90 mm Hauteur du BPHE : 22,1 mm. +5,7 mm. + 2,35 mm.х N Connecteurs - différentes combinaisons de diamètres de 6 mm à 25 mm. En standard - filetage universel à souder ¾"ISO G. Hauteur du connecteur : 22,1 mm Types de connexions : filetage extérieur et intérieur, soudure. Poids : 1,16 kg+0,089 kg.х N Goujons : 2хМ8 Matériaux : Plaques ondulées : acier inoxydable AISI316L (1.4404) Plaques de renforcement : acier inoxydable AISI304 (1.4301) Connecteurs standard : acier inoxydable AISI304 (1.4301) Produit d'apport pour le brasage : cuivre 99,99% Versions : à une passe, à deux étapes, à plusieurs passes, X, Z, U Мax.no de connecteurs : 8
