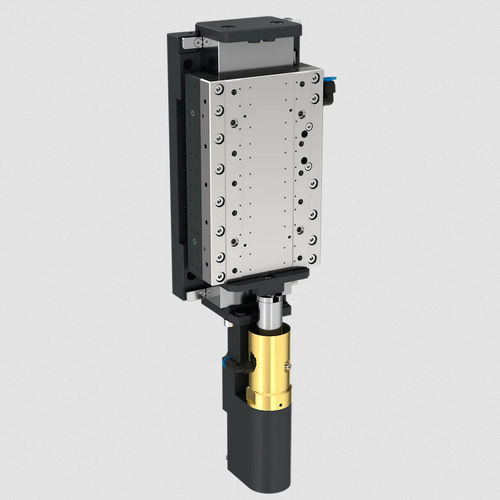

Axe linéaire pneumatique EZ-2352-094V

de précisionen aluminiumcompact

L'axe linéaire EZ-2352-094V se distingue par sa conception compacte, sa capacité de charge élevée et sa très grande précision de positionnement. L'axe sur coussin d'air est conçu pour des courses petites à moyennes avec des charges allant jusqu'à 100 N. Un cylindre pneumatique sur coussin d'air sert de contrepoids statique. Le chariot en aluminium revêtu est entraîné dynamiquement par un moteur synchrone sans fer (Tecnotion UM6). La précharge est assurée par des aimants. Dans la version standard, l'axe est équipé d'un système de mesure absolue de Heidenhain (LIC4). L'axe linéaire est disponible avec des courses de 20/40/60 mm, d'autres longueurs sont possibles sur demande, ainsi qu'une configuration avec des cylindres de contrepoids disposés latéralement. Pour la réalisation de tables croisées simples, deux axes peuvent être empilés l'un sur l'autre. Applications : Fabrication électronique, fabrication de circuits imprimés, technique d'inspection, mesure 2D sans contact, positionnement de capteurs et de caméras pour l'inspection, AOI (inspection optique automatique), processus d'automatisation. En général : Applications avec des exigences élevées en matière de dynamique, de précision, de répétabilité, de mouvements de balayage fluides, de temps de stabilisation courts.
