Platine de positionnement d'inclinaison EZ-0730
XYà moteur linéaire2 axes

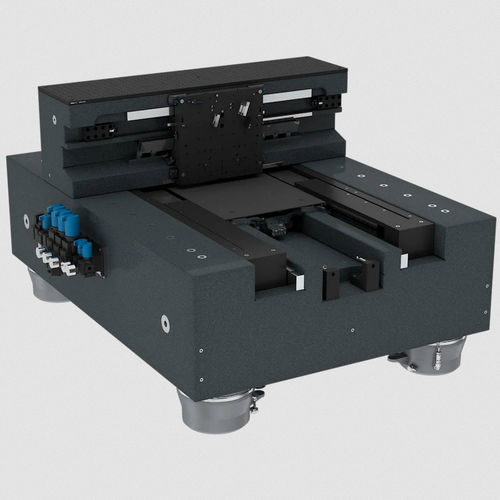

Platine de positionnement d'inclinaison - EZ-0730  - Eitzenberger GmbH - XY / à moteur linéaire / 2 axes
Platine de positionnement d'inclinaison - EZ-0730  - Eitzenberger GmbH - XY / à moteur linéaire / 2 axes
Platine de positionnement d'inclinaison - EZ-0730  - Eitzenberger GmbH - XY / à moteur linéaire / 2 axes - image - 2
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Orientation
XY, d'inclinaison
Type
à moteur linéaire
Nombre d'axes
2 axes
Autres caractéristiques
de précision, à grande vitesse, à coussin d'air
Course

500 mm, 850 mm
(19,685 in, 33,465 in)

Vitesse

500 mm/s, 1 500 mm/s

Répétabilité

20 nm, 40 nm

Charge

8 kg, 50 kg
(17,64 lb, 110,23 lb)

Description

Une conception intelligente confère à la platine EZ-0730 une rigidité maximale et une excellente répétabilité, tout en minimisant la diaphonie des axes. Caractéristiques intégrées : Découplage des impulsions pour minimiser la diaphonie, même à des accélérations élevées. Optimisation du poids grâce à l'utilisation de carbone pour la glissière inférieure. Utilisation de structures en carbone dont la dilatation thermique est proche de 0 pour minimiser les effets néfastes de la température. Mandrin extrêmement rigide grâce à un dispositif de serrage sous vide intégré à 11 zones plates, avec un réglage de haute précision de la pointe et de l'inclinaison grâce à une technologie sophistiquée de membrane de pression. Minimisation des forces de perturbation émanant de la chaîne d'énergie grâce à un nouveau concept de chaîne d'entraînement. Entraînements sans fer et balances de haute précision (Heidenhain LIP6 G0). Le banc de la machine est en granit. Les axes peuvent être personnalisés en fonction des exigences du client

---

VIDÉO

Catalogues

EZ-0730
EZ-0730
2 Pages
