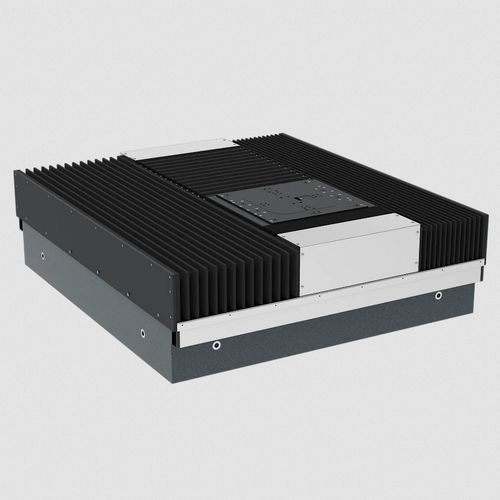

Platine de positionnement XY EZ-0714

à moteur linéaire2 axesà coussin d'air

La platine à portique EZ-0714 est conçue pour des tâches de positionnement exigeant une grande précision, ce qui la rend particulièrement polyvalente. Grâce à l'équipement optionnel avec soufflets, la platine convient aux processus chargés de particules ainsi qu'aux processus d'usinage au laser. La disposition coplanaire des axes et la conception du portique garantissent une répétabilité et une précision de positionnement très élevées. Tous les paliers à air sont préchargés magnétiquement. La gestion des câbles est conçue pour minimiser les interférences mécaniques. Les moteurs synchrones à noyau de fer permettent une accélération jusqu'à 10 m/s2 et une vitesse de déplacement jusqu'à 1 m/s. Le banc de la machine est en granit. L'extension par un axe Z est possible. La platine XY est disponible en deux tailles, avec une plage de déplacement de 500 x 500 mm ou 500 x 600 mm.
