Accouplement d'arbre flexible Nil Union model 1
pour réducteurpour machine d'impressionpour machine-outil

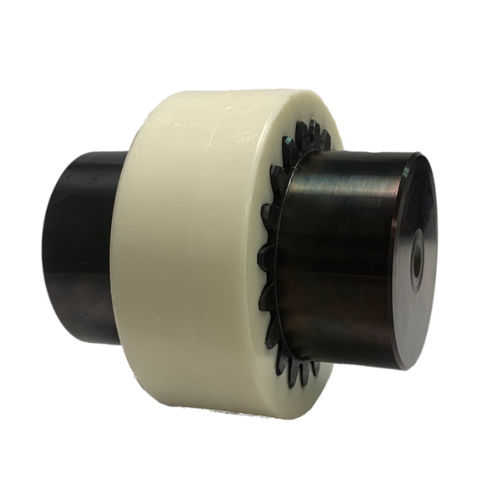

Accouplement d'arbre flexible - Nil Union model 1 - EIDE - pour réducteur / pour machine d'impression / pour machine-outil
Accouplement d'arbre flexible - Nil Union model 1 - EIDE - pour réducteur / pour machine d'impression / pour machine-outil
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
flexible
Applications
pour réducteur, pour machine d'impression, pour machine-outil, pour machines, pour l'industrie de l'emballage
Performance
sans entretien, pour usage intensif
Autres caractéristiques
pour problème de désalignement, antivibration
Fixation
manchon
Couple

Min: 3,6 Nm
(2,6552 ft.lb)

Max: 2 380 Nm
(1 755,3979 ft.lb)

Vitesse de rotation

Min: 2 100 rpm
(13 194,69 rad.min-1)

Max: 10 000 rpm
(62 831,85 rad.min-1)

Description

L'accouplement élastique Nil-Union modèle 1 est très adapté à l'entrée et à la sortie des boîtes de vitesses, pour les machines ou les appareils à usage intensif et également pour les machines avec des arrêts et des démarrages fréquents à pleine charge ou avec des problèmes d'alignement. Le désalignement des arbres est considéré comme la deuxième source de vibrations la plus courante après le déséquilibre. L'accouplement élastique est composé de pignons métalliques et de couronnes en nylon. Compte tenu des caractéristiques du nylon utilisé dans la fabrication de ces couronnes, il n'y a pas d'usure sur leur surface de contact, elles ont un grand pouvoir d'absorption des vibrations et une haute résistance mécanique. Applicable aux limiteurs de couple, embrayages, freins et tout ce qui nécessite l'assemblage de deux arbres alignés. Ces écarts peuvent être présentés de trois manières différentes : Le désalignement parallèle ou radial : il se produit lorsque les lignes centrales des arbres sont parallèles et écartées. Désalignement angulaire ou axial : cette fois, la déviation est observée par l'angle formé entre les lignes centrales dans un plan de l'espace. Désalignement combiné : Il s'agit de la situation la plus courante, et elle se produit exactement lorsqu'il existe des déviations parallèles et angulaires dans le même ensemble de lignes centrales. Caractéristiques : Grande absorption des vibrations. Haute résistance mécanique. Solution économique. Sans entretien. L'accouplement élastique Nil-Union modèle 1 peut être utilisé pour différents types de machines telles que : L'industrie du câble Industrie du câble Energie renouvelable Machines à imprimer Machines-outils Machines d'emballage

---

Catalogues

Aucun catalogue n’est disponible pour ce produit.
