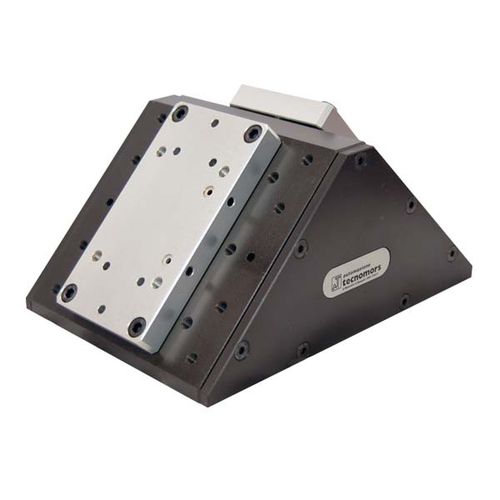

Support pour robots SR series

de câblesde tubemachine

Les différents modèles de supports ont été conçus pour monter sur le robot ou sur la main mécanique deux pinces simultanément. Ce support facilite le verrouillage de la machine-outil et le chargement-déchargement du robot. AVANTAGES Les principales caractéristiques de ces supports, qui sont l'ensemble d'assemblage pour l'alimentation interne et les câbles de détection de proximité pour les pinces, sont les suivantes : nr.2 électrovalves d'entraînement des pinces fixées dans le support avec prédisposition électrique et pneumatique câblée nr. 1 connecteur multipolaire (19 pôles), câblé avec les composants internes, permet l'alimentation des composants et : l'alimentation des électrovalves des pinces, le contrôle de la position ouverte-fermée des pinces nr.1 connecteur multipolaire (6 pôles) connecté aux détecteurs de proximité Ce connecteur est simplement câblé avec le connecteur principal (19 pôles). Avec ce dispositif, les deux pinces peuvent être alimentées et contrôlées même si le système n'a qu'une seule connexion d'air et un seul connecteur multipolaire. Il suffit donc d'un tube d'alimentation hydraulique et d'un câble de signaux électriques relié au robot ou à la main mécanique. Le grand avantage est de faciliter toutes les connexions. Pression de fonctionnement 2 - 7 bar
