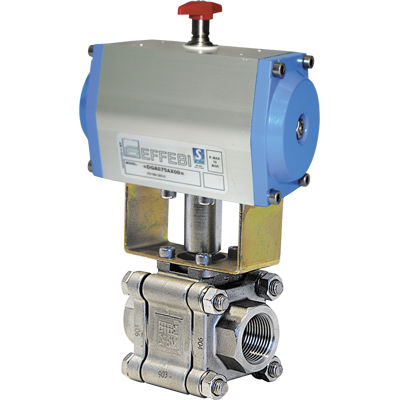

Vanne à boisseau sphérique TITAN series

à commande pneumatiquemanuellepour air comprimé

CARACTÉRISTIQUES DE L’ACTIONNEUR: • ANGLE DE ROTATION: 90°. • LIMITES DE TEMPÉRATURE: -20°C / +90°C. • PRESSION MAXIMUM D’ALIMENTATION: 10 bar (8 bar pour DNA045). • PRESSION NOMINALE: 5.62 bar. • FLUIDE D’ALIMENTATION: air comprimé filtré. • LUBRIFICATION: utiliser de l’huile compatible avec NBR. Pour les détails sur les caractéristiques techniques de l’actionneur, voir la fiche technique à la fin du catalogue (pag. 348/349). CARACTÉRISTIQUES ROBINET STANDARD: • LIMITES DE TEMPÉRATURE: –20°C / + 150°C (PTFE) emploi jusqu’à + 180°C (PTFE+CRB). • PRESSION MAXIMUM DE FONCTIONNEMENT: PN140 1/4” - 1” PN100 1”1/4 - 2” • CONNEXIONS: F/F Rp UNI ISO 7/1 (UNI EN 10226) DIN2999 cylindrique GAZ. F/F NPT SW ANSI B16.11 à souder emboîté BW ANSI B16.25 à souder en bout sch.40. Pour un emploi général et des exécutions spéciales se référer au tableau technique du robinet manuel.
