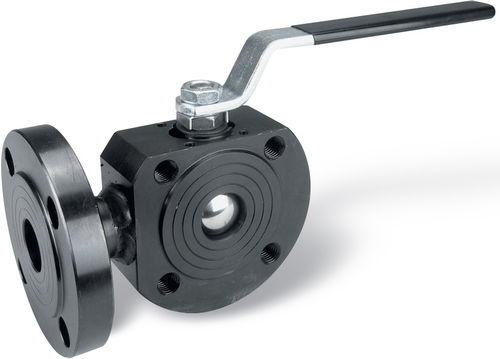

Vanne à boisseau sphérique MOON 3W series

manuellede mélangepour gaz

CARACTÉRISTIQUES PRINCIPALES STANDARD: • CONSTRUCTION: AISI 316L de barre et ASTM A 105 de barre. • PRESCRIPTIONS GÉNÉRALES: BS EN ISO 17292:2004. • DIAMÈTRES: DN15 - DN100. • PRESSIONS: PN16/40 DN15 à - DN50 - DN80 PN16 pour DN65 - DN100. • LIMITES DE TEMPÉRATURE: -20°C / +180°C 316L (PTFE) -10°C / +180°C A105 (PTFE) -20°C / +180°C LF2 (PTFE). • CONNEXIONS avec brides: UNI-EN 1092 et DIN2501 BL.1. • PERÇAGE DES BRIDES: métrique. • TIGE: anti-explosion. • DISPOSITIF ANTISTATIQUE: std de DN25 (sur demande DN15-DN20). • ETANCHÉITÉS: triple étanchéité brevetée tige effet labyrinthe et réglage automatique du système d’étanchéité par rondelles sphériques. • CONNEXION: ISO 5211 pour accouplement avec actionneurs. • ORGANE DE MANŒUVRE: levier. Couleurs disponibles : noir, jaune. EMPLOI GÉNÉRAL: Utilisé comme robinet d’arrêt (ON-OFF) pour: la déviation ou le mélange des fluides et des gaz dans les installations en général. En cas d’utilisations spéciales, vérifier la compatibilité avec les caractéristiques du processus et la résistance à la corrosion en consultant également le tableau correspondant. EXÉCUTIONS SPÉCIALES: • PTFE+15% FIBRE DE VERRE: + 190°C. • PTFE+CARBOGRAPHITE: + 200°C (conditions optimales de 60°C à 200°C). • Sphère percée. • PN40 DN65 - DN100. • Réducteurs avec commande manuelle • Prolongateur d’axe 50mm ou 100mm • Pour des exigences particulières, consulter notre service technique/commercial.
