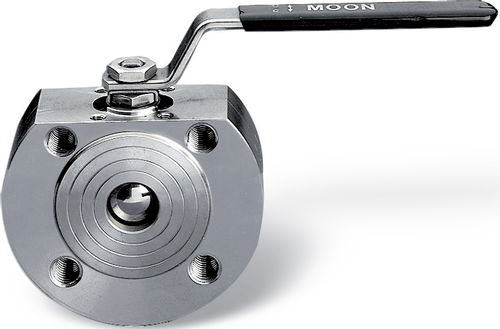

Vanne à boisseau sphérique MOON series

manuellede distributionpour l'eau

CARACTERISTIQUES PRINCIPALES STANDARD: • CONSTRUCTION: AISI 316 (corps de produit moulé) AISI 316L (corps de barre) ** AISI 304. • PRESCRIPTIONS GÉNÉRALES: BS EN ISO 17292:2004. • CERTIFIÉS: FIRE SAFE conformément à BS 6755 - API 6 FA - API 607 DVGW pour gaz (-20°C + 60°C) PN16, TÜV pour TA Luft (seulement PTFE). • DIAMÈTRES: DN15 - DN100 (DN125, 150 / 200 modèle SELENE). • PRESSION: PN16/40 DN15 - DN100 corps de BARRE PN16 DN40 - DN100 corps de produit moulé. • LIMITES DE TEMPÉRATURE: -20°C / +180°C (PTFE). • CONNEXIONS avec brides: UNI-EN 1092 et DIN2501 BL.1. • PERÇAGE DES BRIDES: métrique. • TIGE: anti-explosion. • DISPOSITIF ANTISTATIQUE: STD de DN25 (sur demande DN15 -DN 20). • ETANCHÉITÉS: triple étanchéité tige brevetée effet labyrinthe et réglage automatique du système d’étanchéité par rondelles sphériques. • CONNEXION SUPÉRIEURE: ISO 5211. • ORGANE DE MANŒUVRE: levier. Couleurs disponibles : noir, jaune. EMPLOI GÉNÉRAL: Utilisé comme robinet d’arrêt (ON-OFF) pour: produits chimiques, alimentaires, dans les réseaux de distribution du gaz, de l’air, de l’eau. Indiqué pour le vide (voir p. 420), pour la vapeur jusqu’à 200°C avec PTFE+CARBOGRAPHITE. • Sans silicone. EXÉCUTIONS SPÉCIALES: • PTFE+15% FIBRE DE VERRE: -20°C + 190°C. • PTFE+CARBOGRAPHITE : + 200°C (conditions optimales de 60°C à 200°C). • Peek hautes températures jusqu’à 260°C. conditions optimales de 100°C à 260°C).
