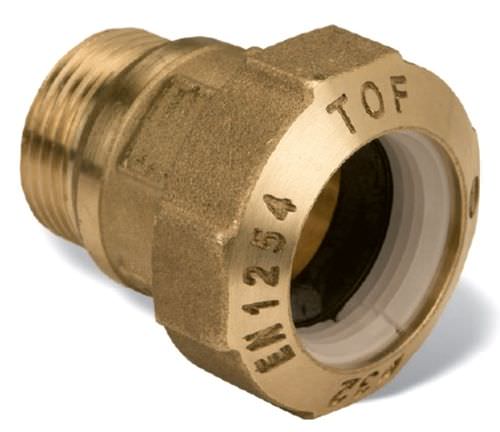

Raccord hydraulique TOF-P series

à visserpush-inen laiton

LIMITES DE PRESSION ET DE TEMPÉRATURE Température max: +5°C à +80°C Pression max: PN16 (20°C) Le PN est à température ambiante ; pour d’autres températures voir la réduction du PN conformément à la norme EN12201 – 1 Annexe A. Note: ne jamais utiliser le raccord en présence de températures supérieures aux températures admises pour le tube. Les filetages sont conformes à la norme UNI ISO 7/1. RACCORD PERMETTANT LE RACCORDEMENT DE TUBES EN POLYÉTHYLÈNE HAUTE OU BASSE DENSITÉ. Le système d’ancrage et de jonction est le plus simple et le plus rapide. Le système comprend deux éléments: un joint tronconique en caoutchouc et un anneau d’ancrage ( en plastique ou métallisé ). La configuration spéciale de l’anneau en caoutchouc est en fonction des caractéristiques particulières du polyéthylène et de sa technologie de fabrication. La forme tronconique s’adapte aux tolérances du tube, y compris les ovalisations, assure l’étanchéité hydraulique grâce à sa résistance proportionnelle, ce qui en fait un support fiable pour l’anneau d’étanchéité mécanique. Grâce à sa configuration spéciale, l’anneau d’étanchéité mécanique est bien adapté aux tolérances du tube et en assure le sertissage mécanique sur le tube. Les tuyauteries en PE 100 et les conduites de gaz sont munies d’un dispositif de renforcement intérieur ( bague ) qui permet au tube de se raidir. Le raccord TOF PE avec bague de renforcement est adapté aux tubes en PE-X. Le raccord TOF est classifié comme joint à compression du type A, conformément à la norme EN1254-3. Les filetages sont conformes à la norme UNI ISO 7/1.
