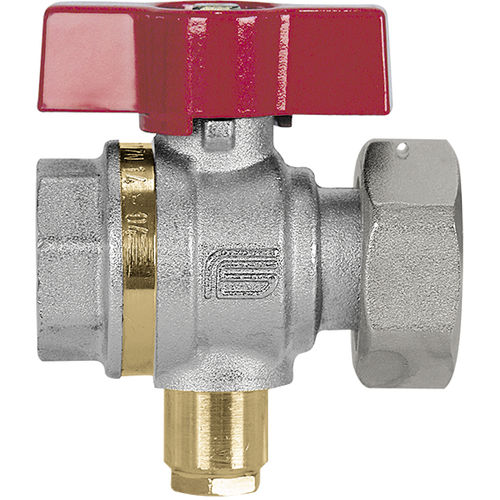

Vanne à boisseau sphérique SONDA series

manuellede régulationfiletée

CARACTERISTIQUES TECHNIQUES: Limites de température: pour fluides de -15°C à +90°C Limites de pression: pour fluides de 40 bars (20°C) CARACTERISTIQUES PARTICULIERS: • le robinet présente une extrémité filetée M 10x1. En enlevant le bouchon de fermeture, un dispositif de mesure peut être inséré dans le corps du robinet qui, grâce à la partie inférieure de la sphère percée, entre en contact directement avec le fluide qui doit être arrêté. Passage: intégral (3/4”x1”) réduit (1”x1”). Tige: anti-explosion. Joints latérals: PTFE vierge à haute résistance. Etanchéité supérieure: 3 joints 1 joint PTFE - haute pression. 2 joints toriques - basse pression. Domaine d’utilisation: le robinet SONDA est utilisé dans les systèmes de chauffage centralisé et chaque fois que l’installation de dispositifs de mesure de la pression ou de la température est nécessaire. Généralement un robinet SONDA est installé en entrée et un en sortie d’un mesureur de chaleur afin de mesurer la différence de température. Extremites filetées: • filets standards femelles conformes aux normes UNI ISO 228/1. (Voir les dimensions du tableau) Organes de manoeuvre: manette papillon en aluminium rouge. Tous les robinets sont conformes à la directive 97/23/CE et sont tous testés 100% par un essai pneumatique à contrôle électronique.
