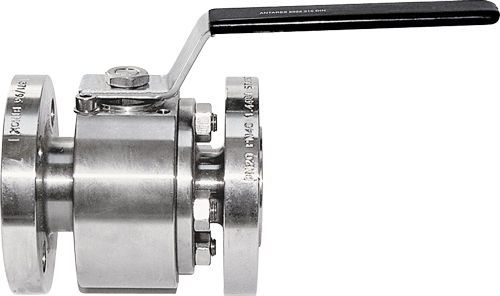

Vanne à boisseau sphérique ANTARES series

à levierde distributionpour l'eau

CARACTERISTIQUES PRINCIPALES STANDARD: • CONSTRUCTION: AISI 316L (de barre) ** AISI 316 (de moulage) AISI 304 • PRESCRIPTIONS GÉNÉRALES: BS EN ISO 17292:2004. • CERTIFIÉS: FIRE SAFE conformément à BS 6755 - API 6 FA - API 607 (jusque DN150) Sur demande: ANSI/API STD 607 ISO 10497:2010 (DN15÷DN200) DVGW pour gaz, TÜV for TA Luft (seulement PTFE). (Nace MR 0.175 sur demande) • DIAMÈTRES: DN15 - DN200. • PRESSION: PN40 corps de barre PN16 corps de moulage, ou corps de barre. • LIMITES DE TEMPÉRATURE: -20°C / +180°C (PTFE). • CONNEXIONS avec brides: UNI-EN 1092 et DIN2501 BL.1 écart DIN3202. • TIGE: anti-explosion. • DISPOSITIF ANTISTATIQUE: standard de DN25 (sur demande DN15 - DN20). • ETANCHÉITÉS: triple étanchéité tige brevetée effet labyrinthe et réglage automatique du système d’étanchéité par rondelles sphériques. • CONNEXION SUPÉRIEURE: ISO 5211 pour accouplement avec actionneur. • ORGANE DE MANŒUVRE: levier. Couleurs disponibles : noir, jaune. EMPLOI GÉNÉRAL: Utilisé comme robinet d’arrêt (ON-OFF) pour: produits chimiques, industrie pétrochimique, pour installations hydrauliques, dans les réseaux de distribution du gaz, de l’air, de l’eau. Indiqué pour le vide (voir p. 420), pour la vapeur jusqu’à 200°C avec PTFE+CARBOGRAPHITE. En cas d’utilisations spéciales, vérifier la compatibilité avec les caractéristiques du processus et la résistance à la corrosion en consultant également le tableau correspondant.
