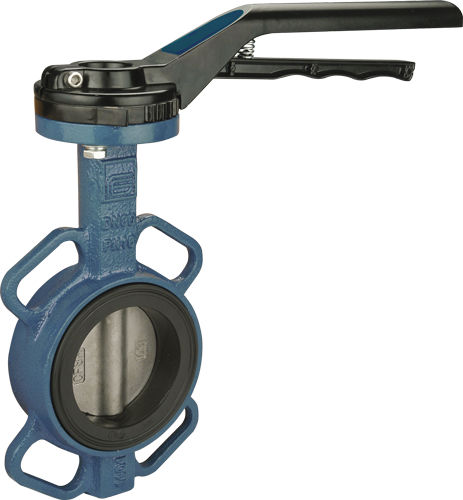

Vanne papillon ARTEMIS series

manuellepour gazà bride

CARACTÉRISTIQUES PRINCIPALES STANDARD: CONSTRUCTION: • PRESCRIPTIONS GÉNÉRALES: BS EN 593 - (BS 5155) - MSS SP67 - API 609. • DIAMÈTRES: DN40 - DN300. • CONNEXIONS AVEC BRIDES UNI EN1092: PN6 - PN10 - PN16 DN40 - DN300 • CONNEXIONS AVEC BRIDES ANSI 150: DN40 - DN300. • PRESSION MAXIMUM DE FONTIONNEMENT: PN16 DN40 - DN300 (pour fluides) PN16 DN40 - DN200 (pour gaz) PN10 DN40 - DN300 (pour gaz) • LIMITES DE TEMPÉRATURES AVEC SIÈGES D’ÉTANCHÉITÉ EN: EPDM -20°C / +110°C pour fluides EPDM-HT -20°C / +130°C pour fluides NBR -20°C / +90°C pour fluides NBR -20°C / +60°C pour gaz • ECARTEMENTS CONFORMES À: BS5155 - ISO5752 - MSS SP67 - API609 - DIN3202/3-K1. • BRIDE SUPÉRIEURE: perçage ISO5211. • ORGANE DE MANŒUVRE: levier DN40 - DN200, rséducteur DN250 - DN600. • Adapté pour vide jusqu’à une dépression de 900mbar. • Brillant epoxidic. • NOTE: Pour la compatibilité des matériaux voir le tableau des valeurs de résistance à la corrosion à la fin du catalogue. EXÉCUTIONS SPÉCIALES: • Réducteur avec commande manuelle même pour DN de petites dimensions. SUR DEMANDE: • Kit de transformation de vanne manuelle à vanne pour actionneur. • Pour des exigences particulières, consulter notre service technique/commercial.
