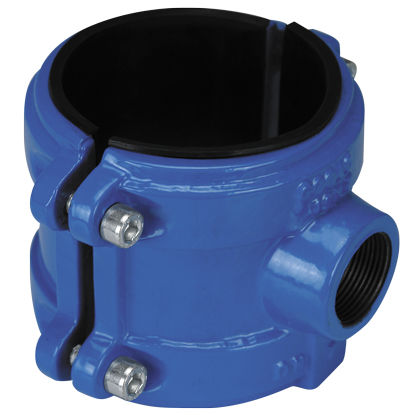

Raccord hydraulique TOF /C series

filetéen acier galvaniséfemelle

LIMITES D’APPLICATION: PN16, température 80°C, pour eau potable. DOMAINES D’APPLICATION: pour by-pass des points usager sur les réseaux de distribution de l’eau, utilisés sur des tuyaux en polyéthylène et en PVC, PN10 et 16. GAMME: Production standard : vis et écrous en acier zingué. DONNÉES TECHNIQUES: Pression de service 16 bar et pression d’épreuve 25 bar pour l’utilisation sur des conduites de service eau potable. Demi-corps en fonte sphéroïdale revêtue en poudre époxy non toxique (conforme au D.M. 174/04). Filetage GAZ femelle UNI ISO 228/1. Vis à tête à six pans en acier zingué. Joint d’étanchéité entre demi-corps et conduite, collé sur la selle, en caoutchouc nitrile NBR, non toxique, (conforme au D.M. 174/04). CARACTÉRISTIQUES PRINCIPALES: Etanchéité fiable Le joint qui permet l’étanchéité entre le demi-corps et la conduite, est logé et collé dans un siège approprié. Adaptable à la surface du tube Les deux demi-corps en fonte assurent une étanchéité optimale même sur des conduites irrégulières et ovalisées. La largeur d’appui sur la conduite assure une longue durée d’étanchéité. INSTRUCTIONS D’INSTALLATION Positionner les deux demi-cylindres sur la conduite en polyéthylène à by-passer en faisant attention à les maintenir à la même distance. Insérer les vis et positionner la tête des vis dans le logement présent dans la partie inférieure à étrier, monter les rondelles sur les vis et ensuite les écrous à six pans, autobloquants ou normaux.
