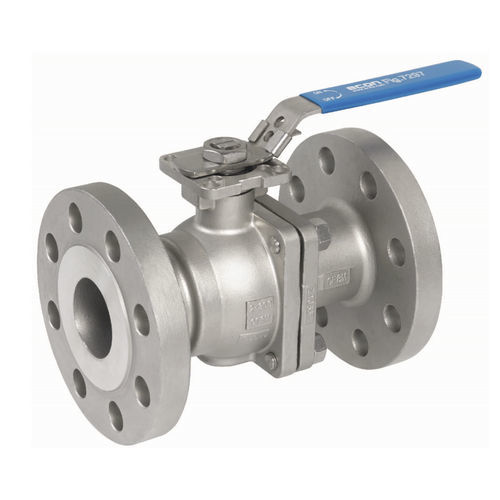

Vanne à boisseau sphérique 30E10 seriesà levierde contrôleà siège
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- à boisseau sphérique
- Actionnement
- à levier
- Fonction
- de contrôle
- Corps
- à siège, verrouillable, en acier au carbone, en PTFE
- Applications
- pour l'industrie chimique, pour bride, pour l'industrie gazière, pour applications pétrolières, pour OEM
- Autres caractéristiques
- ISO, antistatique, ATEX
- DN
Max: 203,2 mm
(8 in)Min: 12,7 mm
(0,5 in)
Description
La série Econ® 30E10 est une vanne à boisseau sphérique en deux pièces, à passage intégral et à extrémité bridée, avec un tampon d'actionnement à montage direct conforme à la norme ISO 5211. La 30E10 est disponible dans des tailles allant de ½" à 6" avec des brides ASME Classe 300. Les corps de vanne sont fabriqués en CF8M ou WCB avec une garniture en 316SS et supportent une variété de matériaux de siège.
Corps en CF8M et WCB / garniture en 316SS
Sécurité incendie selon API 607 6ème édition
Plaque de montage ISO 5211 intégrée pour une automatisation facile
Conception antistatique ATEX 94/9/EC (Ex II 2 G-D EX-c II)
Matériau de siège TFM 1600 (options PTFE, RTFE, TFE/SS)
Tige antidéflagrante
Trou d'équilibre de pression dans la fente de la bille
TA-Luft (VDI 2440, Sec. 3.3.1.3) Certifié sous charge réelle
Garniture de tige
Poignée à levier ou poignée en "T" verrouillable
Compatible avec la norme IEC 61508, SIL 2
boule de contrôle en V 30° & 60° en option
Normes
Conception : ASME B16.34, API 608
Sécurité incendie : API 607, ISO 10497
Face à face : ASME B16.10
Épaisseur de paroi : ASME B16.34
Bride d'extrémité : ASME B16.5
Inspection et test : API 598
---
