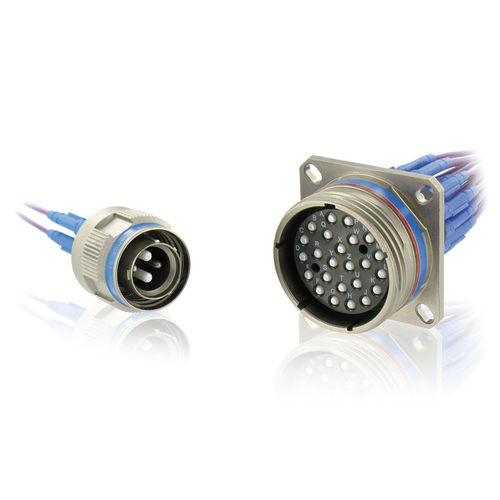

Connecteur optique 8D ELIO® Series

de fibre optiquecirculaireà baïonnette

•Facile à utiliser •Facile à cabler •Facile à nettoyer La gamme 8D ELIO est la variante de la D38999 circulaire sIII avec un insert pour des contacts optiques ELIO. Elle est utilisé par Airbus en tant que norme dans les avions tels que A380, A350, A330 pour toutes les communications par fibre optique. Les contacts optiques ELIO®, validés en vol, sont conçus autour d’une ferrule robuste en céramique de 2,5 mm. L'assemblage est aussi simple qu'un connecteur ST. L'insertion et la rétention à l'intérieur du connecteur sont assurées par un mécanisme de verrouillage à baïonnette, ne nécessitant aucun outil. Le contact intègre un joint à l’intérieur du manchon arrière, ainsi, la connexion est étanche à l’arrière sans besoin de raccord ni de grommet. La gamme 8D ELIO® possède des arrangements de 1 à 24 contacts, disponibles avec tous les types de boitiers. Chaque cavité optique peut être mise à niveau avec la toute nouvelle version ELIOBEAM à faisceau étendu ELIO®. Dans l’insert femelle, les contacts sont affleurants à la surface de l’insert, rendant ainsi plus facile l’inspection et le nettoyage des contacts optiques, comparé à une conception traditionnelle d'un insert femelle. Une même référence de contact peut s'adapter à un câble à structure serrée ou libre. •Contacts optiques indexés pour une meilleure résistance aux vibrations et une répétabilité des performances optiques •Contact multimode - Perte d'insertion (IL): •<0.3 dB sur plus de 95% des échantillons selon EN2591-601 •<0.7 dB maximum sur 100% des échantillons après les tests •Contact monomode - Perte d'insertion (IL): •<0.5dB sur 95% des échantillons, conformément à perEN2591-601
