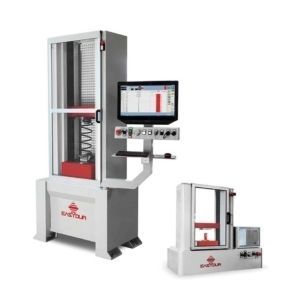

Machine d'essai de compression SIDE LOAD 3000

contrôlée par ordinateurde ressortverticale

Le testeur de ressorts est un système pour mesurer la charge désaxée (side load) avec des plateformes à 6 cellules de charge et équipés de logiciel avec graphisme 3D pour l’étude du comportement des ressorts. L’instrument est équipé de : 3 cellules à 120 ° pour charge axiale et centrage point d’appui 3 cellules orthogonales pour le calcul de l’inclinaison de la droite d’application des forces et pour la force latérale LES MESURES SUIVANTES SERONT OBTENUES SIMULTANÉMENT : Force latérale Fx et Fy selon la direction des axes X et Y Coordonnées d’entrée et de sortie du vecteur force du ressort Valeur de la force, direction et position de la force résultante durant toute la course du ressort Force axiale Fz le long de l’axe Z Moment de réaction Mz par rapport à l’axe vertical Force résultante latérale Fq associée à son angle aq Excentricité supérieure et inférieure de la force selon les coordonnées polaires SOFTWARE Le logiciel a été développé en interne par EASYDUR et est basé sur un système d’exploitation Windows, avec gestion interne de statistiques, archives et certificats en format Excel, complètement personnalisables par l’utilisateur. La statistique est effectuée en temps réel et pourra être obtenue pour chaque mesure relevée : Moyenne, Sigma, CP, Cpk, Courbe de Gauss, Histogramme. Les données et les graphiques 3D sont affichés et mis à jour en temps réel (1000 Hz) permettant ainsi de comprendre immédiatement quelles sont les caractéristiques du ressort.
