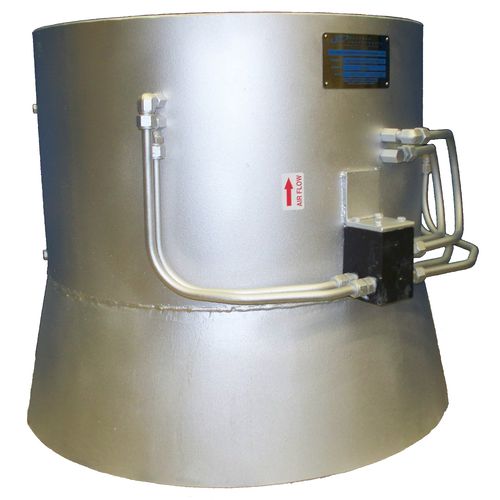

Conditionneur d'écoulement pour mesure de débit HBE

pour air de combustion

Le conditionneur d'écoulement High Beta Engineered est un dispositif de conditionnement d'écoulement de conception exclusive conçu pour minimiser la perte de pression tout en redressant l'écoulement dans les conduits d'air de combustion avec relativement peu ou presque pas de conduits rectilignes en amont et/ou en aval. En éliminant les flux cycloniques, turbulents et inversés au point de mesure, le High Beta optimise les conditions d'écoulement afin que les Pitots VAP qui l'accompagnent puissent obtenir leur précision maximale. Le High Beta se compose d'une section de conduit en acier inoxydable 304 à bride qui peut être insérée dans des conduits ronds ou rectangulaires. Une section convergente redresse efficacement le profil de l'écoulement et accélère l'air à travers sa zone de mesure ronde. Chaque HBE est équipé d'un réseau de pitots VAP qui fournit une pression différentielle précise pour une mesure du débit d'air et un contrôle de votre processus de la plus haute qualité. Le High Beta est résistant à l'érosion et peut supporter des températures de processus typiques allant jusqu'à 700oF. De plus, le High Beta peut être étalonné *NIST avant l'installation. Les incertitudes typiques du débit total étalonné *NIST peuvent être aussi faibles que +/-0,50 % sur la plage étalonnée. LE HIGH BETA ET L'INDUSTRIE DE L'ÉNERGIE La tendance à l'amélioration de l'efficacité dans l'environnement des centrales électriques d'aujourd'hui entraîne le besoin de contrôles efficaces du réglage de la chaudière qui, à son tour, nécessite une mesure précise du débit d'air de combustion.
