Transmetteur de pression relative QVT

absoluedifférentiellepiézorésistif

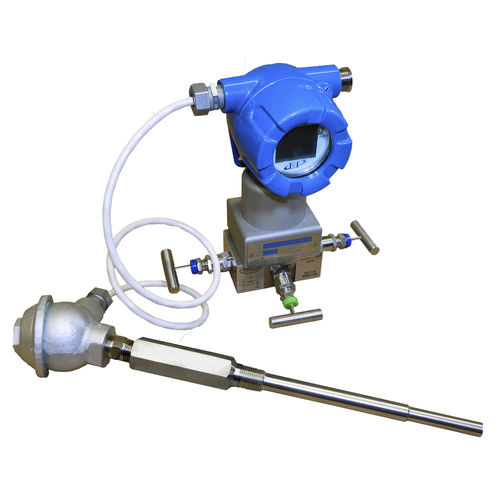

Le QVT d'Eastern Instruments est disponible en mode SV (Single Variable) ou MV (Multivariable) et a été optimisé pour la mesure extrêmement précise du débit d'air et de gaz à la pression atmosphérique ou proche de celle-ci (5 - 25 psia). Permettant de mesurer jusqu'à quatre variables de processus distinctes, notamment la pression différentielle, la température et la pression absolue, le QVT calcule le débit massique entièrement compensé de l'air ou du gaz dans pratiquement n'importe quel conduit. Lorsqu'il est associé à un élément de débit basé sur la pression différentielle, le QVT garantit une mesure de débit extrêmement précise, à +/-0,50 % de la lecture, sur une plage de 100:1 de la pression différentielle et une réduction de 10:1 du débit. Le QVT peut être configuré comme un transmetteur multivariable ou comme un transmetteur à variable unique, mesurant la pression différentielle. Les différentes configurations sont énumérées ci-dessous. Le QVT peut être utilisé comme un transmetteur de pression différentielle (DP) à variable unique qui mesure avec précision la pression différentielle de l'écoulement à travers un élément d'écoulement associé. L'élément d'écoulement peut être un élément d'écoulement fabriqué par EI ou un élément d'écoulement existant d'un fabricant de son choix. Le transmetteur variable unique QVT est configuré pour émettre un signal 4-20 mA équivalent à la pression différentielle. Le QVT peut également être utilisé pour mesurer avec précision le débit. Si la température et la pression absolue sont relativement constantes, le QVT peut calculer le débit massique sur la base d'un DP mesuré et d'une entrée ou d'une valeur constante pour la température et la pression absolue. Le transmetteur de débit QVT DP peut être extrêmement précis tant que la température et la pression absolue restent constantes.
