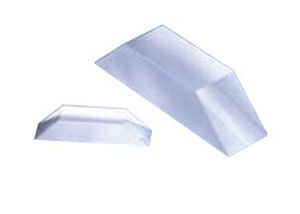

Prisme de Dove

en verre

- Inversion et rotation de l'image - Optimisé pour 400-700 nm Les prismes colombes sont une forme tronquée de prisme à angle droit. Ils utilisent la réflexion interne totale pour produire une image inversée qui émerge sans aucune déviation du faisceau. L'application principale de ces prismes est la rotation de l'image. En faisant tourner le prisme autour d'un axe optique, l'image tourne à une vitesse double de la vitesse angulaire du prisme. Il est très important que le faisceau incident soit collimaté pour une performance optimale. De plus, la grande face réfléchissante doit être maintenue très propre. Les prismes Ealing Dove sont recouverts d'un revêtement antireflet à large bande de 400-700 nm sur les faces d'entrée et de sortie pour une transmission maximale. Caractéristiques techniques Matériau : BK7 verre Tolérance de dimension : +0 / -0.254 mm Tolérance d'angle : <3 arcmin Qualité de surface : 20-10 Planéité : λ/4 Revêtement : Aucun Chanfrein : 0.3 mm x 45˚ Clear Aperture : > 85% de la dim. centrale
