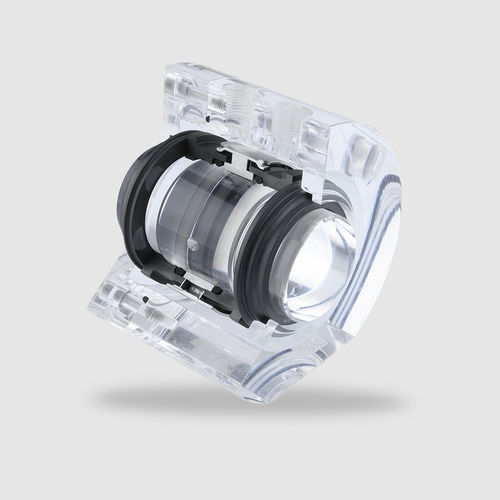

Garniture mécanique à ressort CGSH-K

pour pompeen métalen acier

Pour arbres étagés Équilibré Ressort rotatif Joint simple ou double disponible Version standard avec gorges en U, gorges en V en option (selon le sens de rotation) Lubrifié au gaz Ne s'ouvre pas en cas de défaillance de la pression tampon, se ferme automatiquement en cas d'inversion de la pression Avantages Fonctionnement sans contact, pas de friction Aucune pression différentielle requise avec la combinaison de matériaux durs et mous Applicable comme joint de confinement selon API 682 Plage de fonctionnement Diamètre de l'arbre : d1 = 28 ... 125 mm (1.10" ... 4.92") Vitesse de glissement : vg = 4 ... 25 m/s (13 ... 82 ft/s) * En fonction de la résistance des joints toriques Matériaux Face d'étanchéité : Graphite de carbone imprégné d'antimoine (A), Carbure de silicium (Q2), alternativement : Carbone graphite imprégné de résine (B), carbure de silicium (Q1) Siège : carbure de silicium (Q1, Q2), Carbure de silicium (Q19, Q29) avec face de joint dans Q1 resp. Q2 Pièces métalliques : Acier CrNiMo (G) Normes et homologations EN 12756 API 682 / ISO 21049 Applications recommandées Industrie chimique Technologie de raffinage Gaz et liquides (joints simples uniquement pour les gaz) Gaz et liquides qui ne doivent pas se retrouver dans l'atmosphère (joint double) Gaz non dangereux pour l'environnement (joint simple) Ventilateurs Petites turbines à vapeur Soufflantes Compresseurs Roots Pompes
