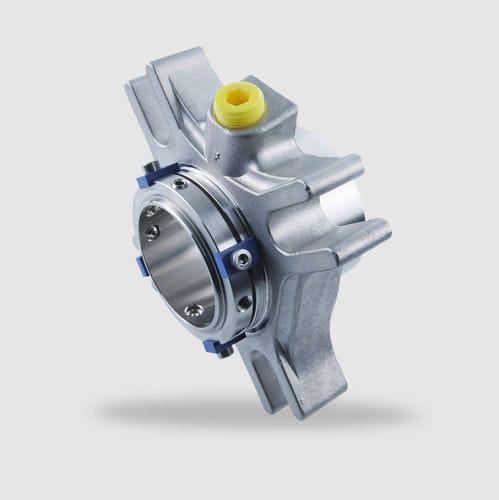

Garniture mécanique à cartouche

pour pompeen métalen acier

Joint simple Disponible pour les chambres d'étanchéité standard (Cartex-ASPN) et à grand alésage (Cartex-ABPN) Cartouche Équilibrée Indépendant du sens de rotation Joints simples avec rinçage (-ASPN, -ABPN) et avec rinçage combiné avec un joint à lèvre (-ASQN, -ABQN) ou une bague d'étranglement (-ASTN, -ABTN) Avantages Idéal pour une utilisation dans les pompes de process ANSI Applicable universellement pour les conversions de garnitures, les rétrofits ou l'équipement d'origine Joint d'étanchéité pour les normalisations Aucune modification dimensionnelle de la chambre d'étanchéité nécessaire, faible hauteur d'installation radiale Pas d'endommagement de l'arbre par un joint torique chargé dynamiquement Durée de vie prolongée Les défauts d'installation sont évités, rentable Pas de dommages causés par la pénétration de saletés lors du montage Installation simple et facile grâce à l'unité pré-assemblée (réduction des temps d'arrêt) Plage de fonctionnement Cartex-ASPN, - ABPN, -ASTN, -ABTN, -ASQN, -ABQN Diamètre de l'arbre : d1 = 1.000" ... 3.750" Autres tailles sur demande Combinaison de matériaux de la face de glissement BQ1 Vitesse de glissement : vg = 16 m/s (52 ft/s) Combinaison de matériaux de la face coulissante Q1Q1 ou U2Q1 Vitesse de glissement : vg = 10 m/s (33 ft/s) Mouvement axial : ±1,0 mm, d1 ≥75 mm ±1,5 mm Matériaux Face d'étanchéité : Carbure de silicium (Q1), carbone graphite imprégné de résine (B), carbure de tungstène (U2) Siège : carbure de silicium (Q1) Joints secondaires : FKM (V), EPDM (E), FFKM (K), caoutchouc perflourocarboné/PTFE (U1) Ressorts : Hastelloy® C-4 (M) Pièces métalliques : Acier CrNiMo (G) Normes et homologations ANSI Applications recommandées Industrie de transformation Industrie pétrochimique Industrie chimique Industrie pharmaceutique Technologie des centrales électriques Industrie de la pâte à papier et du papier Technologie de l'eau et des eaux usées Industrie minière Industrie alimentaire et des boissons Applications universelles Pompes de process ANSI
