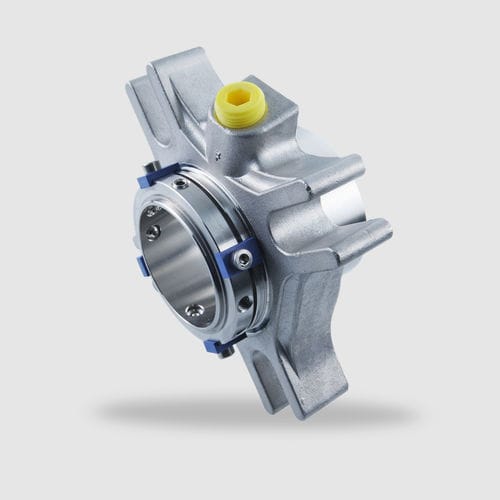

Garniture mécanique à cartouche

de pompeen métalen acier

Joint simple Cartouche Équilibrée Indépendant du sens de rotation Joints simples sans raccords (-SNO), avec rinçage (-SN) et avec rinçage combiné avec un joint à lèvre (-QN) ou une bague d'étranglement (-TN) Variantes supplémentaires disponibles pour les pompes ANSI (p. ex. -ABPN) et les pompes à vis excentrique (-Vario) Avantages Joint idéal pour les normalisations Application universelle pour les conversions de garnitures, les rétrofits ou l'équipement d'origine Aucune modification dimensionnelle de la chambre d'étanchéité (pompes centrifuges) n'est nécessaire, faible hauteur de montage radial Pas d'endommagement de l'arbre par un joint torique chargé dynamiquement Durée de vie prolongée Installation simple et facile grâce à l'unité pré-assemblée Possibilité d'adaptation individuelle à la conception de la pompe Versions spécifiques au client disponibles Gamme de fonctionnement Cartex-SN, -SNO, -QN, -TN, -Vario Diamètre de l'arbre : d1 = 25 ... 100 mm (1.000" ... 4.000") Autres tailles sur demande Combinaison de matériaux de la face de glissement BQ1 Vitesse de glissement : vg = 16 m/s (52 ft/s) Combinaison de matériaux de la face de glissement Q1Q1 ou U2Q1 Vitesse de glissement : vg = 10 m/s (33 ft/s) Mouvement axial : ±1,0 mm, d1 ≥75 mm ±1,5 mm Matériaux Face d'étanchéité : Carbure de silicium (Q1), carbone graphite imprégné de résine (B), carbure de tungstène (U2) Siège : carbure de silicium (Q1) Joints secondaires : FKM (V), EPDM (E), FFKM (K), caoutchouc perflourocarboné/PTFE (U1) Ressorts : Hastelloy® C-4 (M) Pièces métalliques : Acier CrNiMo (G), acier moulé CrNiMo (G) Applications recommandées Industrie de transformation Industrie pétrochimique Industrie chimique Industrie pharmaceutique Technologie des centrales électriques Industrie de la pâte à papier et du papier Technologie de l'eau et des eaux usées Industrie minière Industrie alimentaire et des boissons Industrie du sucre Applications universelles Pompes centrifuges Pompes à vis excentrique Pompes de process
