Garniture mécanique à double cartouche
de pompeen métalen acier

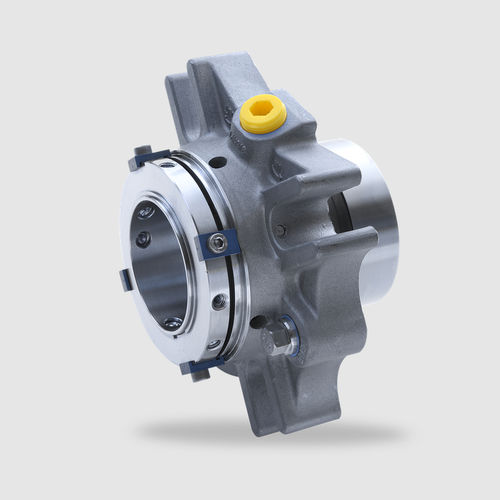

Garniture mécanique à double cartouche - EagleBurgmann - de pompe / en métal / en acier
Garniture mécanique à double cartouche - EagleBurgmann - de pompe / en métal / en acier
Garniture mécanique à double cartouche - EagleBurgmann - de pompe / en métal / en acier - image - 2
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
à double cartouche
Applications
de pompe
Matériau
en métal, en acier, en caoutchouc, en PTFE, en carbone
Domaine
chimique
Autres caractéristiques
frontale, double, lubrifiée par gaz
Pression de service

Max: 25 bar
(363 psi)

Min: 20 bar
(290 psi)

Température de service

Max: 220 °C
(428 °F)

Min: -40 °C
(-40 °F)

Description

Double joint Cartouche Équilibré Indépendant du sens de rotation Double pression équilibrée Dispositif de pompage intégré Variantes disponibles : pour pompes à vis excentrique (-Vario) et version lubrifiée au gaz (-GSDN) Avantages Joint idéal pour les normalisations Application universelle pour les conversions de garnitures, les rétrofits ou les OEM Aucune modification dimensionnelle de la chambre d'étanchéité (pompes centrifuges) n'est nécessaire, faible hauteur de montage radial Pas d'endommagement de l'arbre par le joint torique chargé dynamiquement Durée de vie prolongée Pas de dommages causés par la pénétration de saletés lors du montage Installation simple et facile grâce à l'unité pré-assemblée Possibilité d'adaptation individuelle à la conception de la pompe Versions spécifiques au client disponibles Plage de fonctionnement Diamètre de l'arbre : d1 = 25 ... 100 mm (1.000" ... 4.000" Autres tailles sur demande Combinaison de matériaux de la face coulissante BQ1 Vitesse de glissement : vg = 16 m/s (52 ft/s) Combinaison de matériaux de la face de glissement Q1Q1 ou U2Q1 Vitesse de glissement : vg = 10 m/s (33 ft/s) Milieu d'alimentation recommandé : max. ISO VG 5 Mouvement axial : ±1,0 mm, d1 ≥75 mm ±1,5 mm Matériaux Face d'étanchéité : Carbure de silicium (Q1), carbone graphite imprégné de résine (B), carbure de tungstène (U2) Siège : carbure de silicium (Q1) Joints secondaires : FKM (V), EPDM (E), FFKM (K), caoutchouc perfluorocarboné/PTFE (U1) Ressorts : Hastelloy® C-4 (M) Pièces métalliques : Acier CrNiMo (G), acier moulé CrNiMo (G) Applications recommandées Industrie pétrochimique Industrie chimique Industrie pharmaceutique Technologie des centrales électriques Industrie de la pâte à papier et du papier Industrie minière Industrie alimentaire et des boissons Industrie du sucre Applications universelles Pompes centrifuges Pompes à vis excentrique

---
