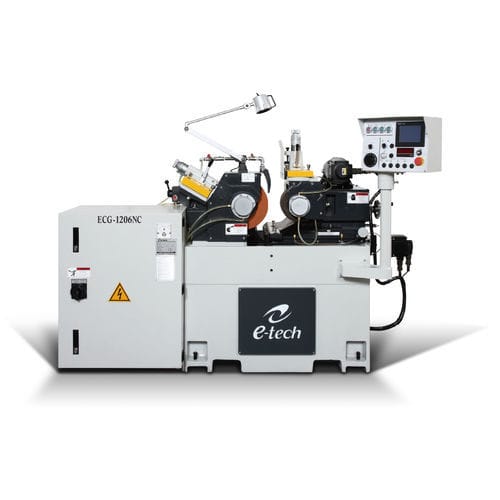

Rectifieuse centerless ECG series

pour pièces à usinerNChydraulique

Technologie de contrôle par écran tactile LCD Cycle de broyage à alimentation automatique Séquence du cycle : S1-Approche rapide S2-Profilage grossier T1 - Temps d'arrêt S3-Polissage fin T2-Temps d'arrêt de la production d'étincelles Solution d'automatisation Plusieurs machines peuvent être reliées pour effectuer le broyage grossier, moyen et fin dans une seule ligne de production afin de gagner du temps lors des procédures répétitives de chargement et de déchargement. Sélection des lames En raison des différents diamètres de travail, la plaque de guidage et la roue de régulation doivent être parallèles, ce qui influe considérablement sur la précision de la rectification. Désignation de la pièce：Axe de marche Matière：SCM415 Stock enlevé：Max. ∅0.2mm Durée du cycle : 25 secondes (chargement/déchargement inclus) Circularité：1.5μm Nom de la pièce：Ball Piston Broyage à l'entrée + chargement/déchargement automatique Matière：SCM415 Stock enlevé：Max. ∅0.3mm Durée du cycle : 26 secondes (chargement/déchargement inclus) Nom de la pièce：Piston pin Rectification à travers Matière：SCr21H Stock enlevé：Max. ∅0.13mm Vitesse d'avance：3m/min Circularité：1.2μm Accessoires standard Outils et boîte à outils Réservoir de liquide de refroidissement standard Extracteur de roue Dresseuse de diamants Boulons et blocs de nivellement Meule avec bride Roue de régulation avec bride Système de lubrification de la broche avec ventilateur de refroidissement Roue de régulation avec bride Lubrificateur manuel pour voies de guidage (modèle S) Manuel d'utilisation et listes de pièces Repose-pieds d'alimentation Repose-pieds d'alimentation Panneau de commande (modèle S) Contrôleur PLC + écran tactile + panneau de contrôle (modèle NC) Contrôleur CNC FANUC 0i-TF (modèle CNC) Accessoires en option Système de chargement automatique de l'alimentateur vibrant Système de déchargement automatique pour le broyage à travers l'alimentation Dispositif de formage (plaques de formage) Système de refroidissement avec séparateur magnétique
