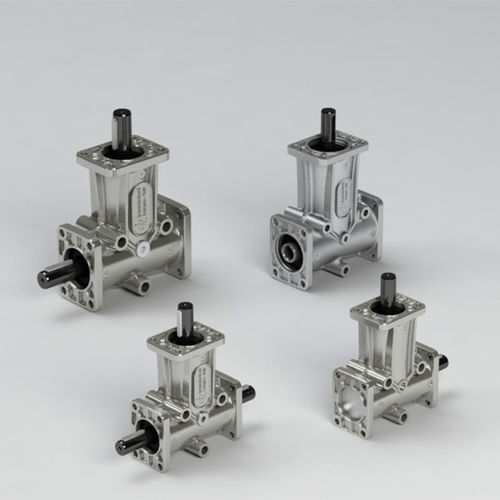

Tête à renvoi d'angle DZ, ZP series

Les renvois d’angle série DZ et ZP ont été spécialement conçus pour des applications industrielles, où il y a lieu de transmettre un mouvement de rotation de puissance entre des arbres disposés perpendiculairement entre eux. Ils sont prévus dans 9 tailles différentes. Ils peuvent être à 2 ou 3 sorties avec un rapport de transmission 1/1 ou 1/2 ou 1/3. On peut disposer d’une série standard comme d’une vaste gamme d’éléments spéciaux suivant plan client. Les 8 dernières pages du catalogue reportent quelques exemples. CARTER Monobloc rigide en alliage d’aluminium 4 ou 6 niveaux d’attache, 3/4 conditions de centrage. La série inox utilise l’acier inoxydable. ENGRENAGES Coniques découpés sur des machines GLEASON, denture spiroïdale assurant la capacité de chargement maximum. Ils sont réalisés en acier au Nickel -Chrome; le traitement superficiel de cémentation-trempe assure une longue durée à l’usure, tout en laissant le coeur de la dent tenace et élastique, afin de faire face aux chocs mécaniques. Le jeu entre les engrenages est réglé, afin de garantir un engrènement et silencieux; au cas où on le demanderait expressément, il est possible de le réduire à 5’ avec des conditions spéciales de livraison et de prix. ARBRES Ils sont réalisés en acier traité à 80Kg/mm2, protégés superficiellement contre la corrosion. Ils sont fournis avec une rainure de clavette conforme aux normes UNI (à l’exception de la taille 1 et 201). Les rainures de clavette peuvent prendre n’importe quelle position angulaire. La série inox utilise l’acier inoxydable.
