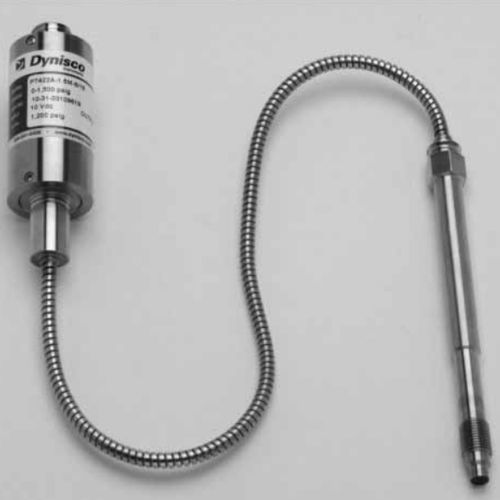

Transducteur de pression absolue PT420A

à membraneanalogiquede fusion

Le transducteur de la série PT420 est un capteur de +/- 0,25% idéal pour les applications de pression de fusion nécessitant une grande précision, une installation simple, une répétabilité et une fiabilité. Les transducteurs PT420 fournissent un signal standard de 3,33 mV/V conçu pour fonctionner avec la plupart des indicateurs de pression. Le MPT420 est équipé d'un connecteur Bendix à huit broches. Des configurations de thermocouple ou de RTD sont disponibles en option pour fournir la température de fusion. Le PT420 dispose d'un filetage 1/2-20 UNF pour une installation dans les trous de montage standard des transducteurs et peut être fourni avec une variété d'autres connexions électriques si nécessaire. CARACTÉRISTIQUES DE PERFORMANCE Sortie : 3.33 mV/V +/- 2,0 % Tension d'entrée : 10 Vdc recommandé, 12 Vdc maximum Répétabilité : +/- 0,1 % FSO, +/- 0,2 % FSO pour les gammes 500, 750 et 1 000 psi Configuration : Jauge de contrainte à pont de Wheatstone en feuille collée à quatre bras Résistance du pont : Entrée : 345 Ohms minimum, Sortie : 350 Ohms +/- 10% Surpression : 2 X FSO ou 35,000 psi, la valeur la plus faible étant retenue Équilibre du zéro : +/- 5% FSO Calibrage du shunt interne (R-Cal) : 80 % FSO +/- 0,5 % Résistance d'isolement : 1000 mégohms à 50 Vdc TEMPÉRATURE ET CARACTÉRISTIQUES MÉCANIQUES Décalage de la sensibilité dû à un changement de température : +/- 0,005% FS/oF max (+/- 0,01% FS/oC max) Couple de montage : 500 inch/lbs. maximum Pièces en contact avec le fluide standard : SST 15-5 PH revêtu de Dymax®
