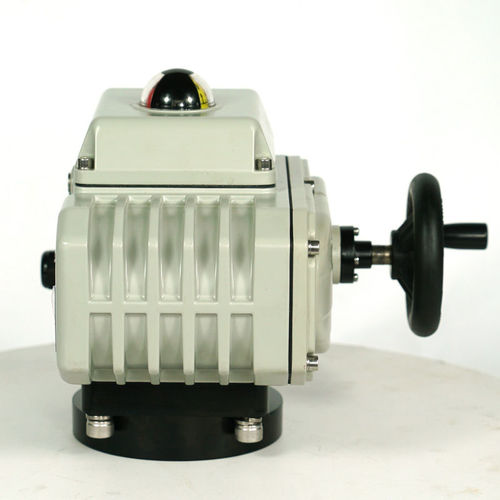

Actionneur de vanne électrique DCL-F series

type quart de tourpour vanne papillonen aluminium

L'émetteur de position a équipé le retour du quart de tour actuator/4-20mA pour la position de valve Conçu pour de petites applications de quart de tour. Le déclencheur peut automatiser les valves exigeant la rotation de jusqu'à 100 degrés. Pour aider à protéger les composants et à prolonger la vie du déclencheur, un appareil de chauffage d'anti-condensation est facultatif Un protecteur thermique est fourni pour protéger le moteur contre le chauffage fini. Heure d'hiver/couple : - 20S à 75S/50Nm à 2500Nm/442in.lbs à 22125in.lbs Poids total : - 2.5KG à 20KG Caractéristique : - ISO5211 dirigent l'installation Taille de port : - Standard Catégorie de protection : - IP67 NEMA4/4X Le signal de sortie : - 4-20mA Angle d'installation : - 360° Application : - Valve Puissance de moteur : - 8W à 140W Température ambiante : - -25℃~+55℃/-13°F~+131°F Alimentation d'énergie : - 24VAC/110VAV/220VAC Corps de valve : - Vanne papillon, robinet à tournant sphérique, soupape à vanne Description Le déclencheur électrique modèle de DCL F est équipé de l'émetteur de position auto-développé pour produire le signal analogue 4-20mA de la position de valve. Il peut être très utilisé dans le système de contrôle de flottement de 3 points pour conduire des vannes papillon de quart de tour, des robinets à tournant sphérique ou des amortisseurs. Ce genre de système de contrôle peut obtenir le signal analogue continu du signal de position de valve pour décider quand découper la puissance ou la direction inverse de puissance. Le coefficient d'utilisation du déclencheur est 70% ou plus haut, pour le type marche-arrêt, le déclencheur peut continuer à fonctionner pour 20mins sans arrêt.
