Système de transport pneumatique en phase dense HDV 8000

par aspirationcontinude poudre

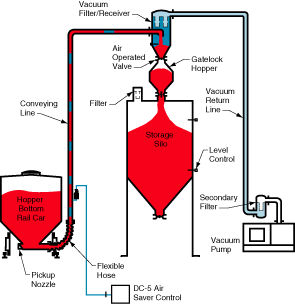

Un système de transport suivant le Concept HDV 8000 de Transport Sous Vide est un système de transport continu en phase dense, de vitesse basse à moyenne et haute pression. Il est utilisé pour transporter des produits de densité faible à élevée, friables ou abrasifs, ou encore des matériaux craignant la dégradation et l'abrasion. Les exemples incluent les granulés de plastique, les céréales pour petit déjeuner, le sucre cristallisé, le sel, les grains de café, les haricots secs, les détergents en poudre, les granulés de noir de carbone et le sable de silice. Les vitesses de transport typiques sont comprises entre 0,25 et 4 m/s et la dépression de transport peut atteindre 737 mm Hg. Le produit est introduit continûment dans la canalisation de transport par aspiration. La technique des économiseurs d'Air DC-5 est utilisée pour minimiser et optimiser la consommation d'air sous pression qui est fournie par une pompe à vide poussé. Le système inclut une buse d'aspiration, une canalisation de transport sous vide, la régulation des économiseurs d'Air DC-5, un filtre / récepteur à vide, un filtre secondaire et une pompe à vide. Pour des transports continus, un sas intermédiaire muni d'une vanne d'admission et d'une vanne de sortie est montée en sortie du récepteur à vider.
