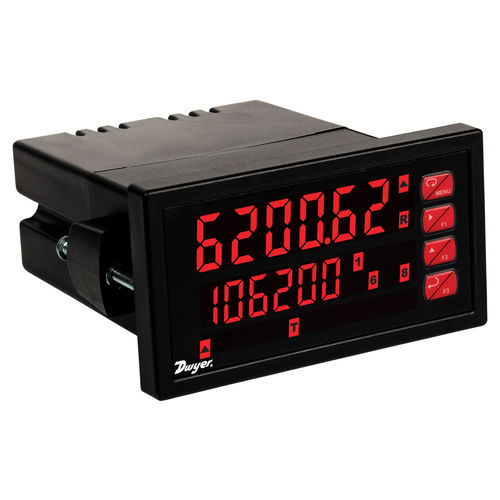

Indicateur de process PM series

de débitnumériquepour montage sur panneau

Ces compteurs numériques 1/8 DIN acceptent les signaux de divers transmetteurs et débitmètres et les affichent sur un écran à six chiffres et deux lignes en unités techniques. Ces compteurs fournissent également une alimentation à l'appareil de terrain et comprennent un panneau avant NEMA 4X. Un logiciel de programmation gratuit, basé sur USB, est résident sur le compteur. Les options comprennent jusqu'à quatre relais et une sortie 4-20 mA. Le compteur de panneau configurable à double ligne de la série MPM est un compteur de processus général qui peut être sélectionné sur le terrain pour un signal d'entrée de 4-20 mA ou de 0-10 V. Il fournit 24 VCC pour alimenter le compteur. Il fournit 24 VCC pour alimenter le transmetteur. L'écran à double ligne peut afficher la variable du processus sur la ligne supérieure et les unités techniques sur la ligne inférieure. Ou, en mode double échelle, la variable du procédé peut être affichée dans une unité (comme la hauteur) sur la ligne supérieure et une autre (comme le volume) sur la ligne inférieure. Le compteur dispose également d'une fonction automatique Round Horizontal Tank ainsi que d'une linéarisation en 32 points. Les compteurs à panneau configurable à double ligne de la série APM et les compteurs à panneau configurable à double ligne de la série PPM sont des totalisateurs de débit / taux pour entrées analogiques ou à impulsions. La caractéristique la plus utile de ces produits est leur affichage à double ligne qui permet d'afficher le débit et le total en même temps. Il est également possible de programmer un total général non programmable. Le total peut être remis à zéro soit à partir du panneau avant, soit en connectant un commutateur à distance à la borne F4 à l'arrière du compteur. La série APM accepte un signal d'entrée de 4-20 mA ou 0-10 V et fournit le 24 VDC pour alimenter le débitmètre. Les autres caractéristiques de l'APM comprennent l'extraction de la racine carrée pour le débit DP, et des exposants programmables pour le débit en canal ouvert. La série PPM accepte un signal d'entrée d'impulsion et fournit soit 5,
