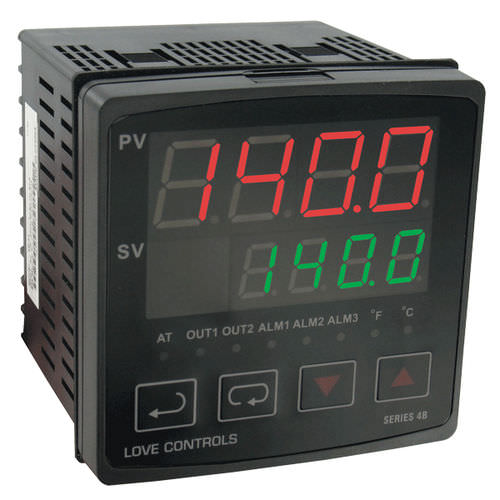

Régulateur de température avec afficheur LED 4B series

PIDde processpour chaudière

Le régulateur de température/procédé de la série 4B 1/4 DIN est conçu pour accepter une entrée thermocouple, RTD, courant ou tension et fournir des sorties doubles pour le contrôle. Les sorties disponibles sont relais/relais, impulsion de tension/relais, courant/relais ou tension linéaire/relais. Les unités peuvent être programmées pour les méthodes de contrôle ON/OFF, PID, auto-tuning ou tuning manuel. Le contrôle PID est supporté par 64 actions de rampe/trempage. La série 4B comprend également deux sorties d'alarme supplémentaires. La deuxième sortie relais peut être reconfigurée comme une troisième sortie d'alarme. Le type d'alarme peut être sélectionné parmi 13 fonctions d'alarme préprogrammées différentes. Le contrôleur est doté d'un double affichage LED pour une indication locale des valeurs du processus et du point de consigne. APPLICATIONS DU PRODUIT Contrôle de la température des chaudières, contrôle des clapets en fonction de la température ou de la pression. Plaques chauffantes/pots de fusion. Équipement d'emballage. Chambres environnementales. Équipement médical. Équipement de restauration. CARACTÉRISTIQUES L'entrée universelle accepte les transmetteurs de processus, les signaux RTD ou thermocouple Contrôle de sortie tout ou rien, PID ou manuel RS-485 standard sur tous les modèles Programme de contrôle des étapes pour un maximum de 64 actions de rampe/trempage Caractéristiques techniques Affichage : Deux afficheurs à 4 chiffres, 7 segments. PV : 3/4" H (19 mm) rouge ; SV : 1/2" H (12,7 mm) vert. Consommation électrique : 5 VA max. Sauvegarde de la mémoire : Mémoire non volatile. Valeurs nominales des sorties de contrôle : Relais : SPDT, 5 A @ 250 VAC résistif ; Impulsion de tension : 14 V, 10% à -20% (max 40 mA) ; Courant : 4 à 20 mA ; Tension linéaire : 0-10 V. Poids : 15 oz (425 g). Agréments d'agence : CE, RoHS, cUL, UL.
