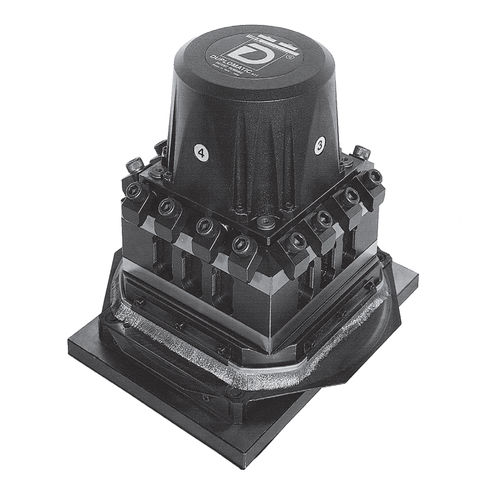

Tourelle d'outils à disque TRM-N Series

à axe verticalélectromécanique

TRM-N série 2* ÉLECTROMÉCANIQUE TOURELLES À AXE VERTICAL PORTE-OUTILS SERRAGE DIN 69881-1 TRM-N / série 2* MOUVEMENT CINÉMATIQUE INTERNE A) Moteur électrique (triphasé) B) Réducteur C) Mécanisme de rotation et de verrouillage des cames D) Solénoïde d'indexation E) Interrupteur de commande d'indexation F) Ressorts de verrouillage préchargés G) Attelage avant H) Interrupteur de commande de verrouillage I) Détecteurs de proximité de position L) Poste d'outils M) Vannes de refroidissement (facultatif) TRM-N / série 2* DESCRIPTION DU CYCLE 1. - Signaux Pour obtenir un changement de position sur les tourelles TRM-N, l'équipement de contrôle (généralement un équipement N.C.) doit contrôler le les composants mentionnés ci-dessous selon une séquence bien définie (voir le schéma de câblage à la page 14). - Moteur (1) - Solénoïde d'indexation (3) Les signaux suivants provenant de la tourelle sont fournis pour la conduite du cycle de positionnement : - Position angulaire donnée par le détecteur de proximité (61,62...) - Interrupteur de commande d'indexation (4) - Interrupteur de commande de verrouillage (5) 2. - Description de la séquence de fonctionnement Cette description, qui se réfère au diagramme de la page 15, donne la séquence pour passer de la position 1 à la position 4 avec le sens inverse des aiguilles d'une montre rotation. Comme l'indique le cycle de la page 15, les contrôles doivent être effectués selon la séquence suivante : a) Démarrage de la rotation du moteur dans le sens du déverrouillage b) Le disque de la tourelle en rotation, lorsque le détecteur de proximité (6) du pos.4 donne le signal, met le solénoïde (3) sous tension. N.B. : Entre le signal de lecture et l'excitation du solénoïde (3), le temps de retard maximum ne doit pas dépasser la valeur R1.
