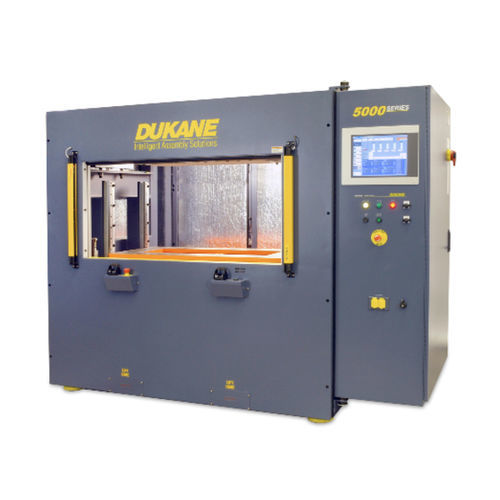

Machine de soudage vibrante VW5700LPT

automatiquepneumatique

Prise en charge de pièces inférieures avec dimensions allant jusqu'à 1300 mm x 600 mm Amplitude de soudure programmable de 0,5 à 1,8 mm à 200-240 Hz Faible hauteur de chargement de pièces de 1040 mm et zone de travail proche de l’opérateur pour faciliter le placement des pièces dans les outillages Prise en charge multilingue en anglais, espagnol, français, allemand, tchèque, chinois et japonais La machine Dukane VW5700LPT LARGE de Dukane a été développée pour des pièces plus larges et moins longues telles que les collecteurs d’admission et d’autres pièces de dimensions importantes allant jusqu’à 950 mm x 510 mm. Comme toutes les soudeuses vibrations Dukane, la VW5700LPT est dotée d’un châssis en tube d’acier rectangulaire entièrement soudé et d’une table élévatrice. Le pont de vibration est découpé à la flamme sur une dalle massive en acier de 200 mm d’épaisseur, puis usiné avec une précision de 0,1 mm. Des ressorts en acier trempé à haute résistance soutiennent les porte-ressorts en acier inoxydable moulé. Ces porte-ressorts sont des investissements décisifs pour augmenter la durée de vie en fatigue. Un groupe hydraulique compact fournit une force de poussée de table pouvant atteindre 25 kN, capable de conformer les pièces voilées avant la soudure. La table élévatrice rigide est supportée par huit ensembles de roulements à billes linéaires reposant sur quatre rails de guidage en acier rectifiés et réglés indépendamment. Cette conception de roulement / alignement garantit un mouvement précis sur la totalité de la course de 500 mm de la table.
