Joint pour arbre tournant BOA
à lèvreen Ven acier inoxydable

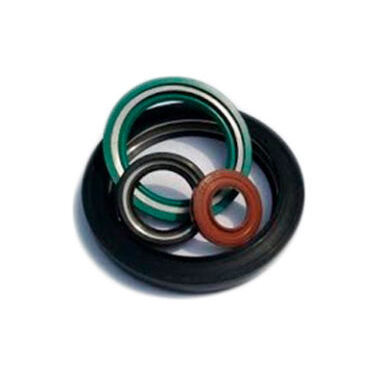

Joint pour arbre tournant - BOA - Duff-Norton Europe - à lèvre / en V / en acier inoxydable
Joint pour arbre tournant - BOA - Duff-Norton Europe - à lèvre / en V / en acier inoxydable
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
à lèvre
Forme
en V
Matériau
en acier inoxydable, en élastomère
Application
pour arbre tournant, pour pompe, pour produits chimiques, pour applications hydrauliques, pour fluide hydraulique, industriel, pour boîtier, axes, d'arbre, pour raccord, pour applications chimiques, pour réducteur, à broches, pour boîte de vitesse, pour compresseur à vis, de moteur
Fluide
pour eau
Autres caractéristiques
hydraulique, dynamique, pneumatique, simple effet, radial, haute température, résistant aux produits chimiques
Température limite

Max: 300 °C
(572 °F)

Min: -50 °C
(-58 °F)

Pression limite

Max: 15 bar
(217,6 psi)

Min: 0 bar
(0 psi)

Diamètre

Max: 380 mm
(14,961 in)

Min: 3 mm
(0,118 in)

Diamètre extérieur

Max: 420 mm
(16,535 in)

Min: 10 mm
(0,394 in)

Vitesse

Max: 40 m/s
(131,2 ft/s)

Min: 0 m/s
(0 ft/s)

Description

Les bagues d’étanchéité radiales VR assurent l’étanchéité des arbres tournants, broches, tourillons et tous axes rotatifs. L’avantage essentiel de la bague d’étanchéité radiale VR est le faible couple exercé sur l’élément tournant dont elle doit assurer l’étanchéité. Le couple est réduit de 50% à 60% par rapport aux joints à lèvres traditionnels. Cet avantage autorise : - L’utilisation d’arbre en acier standard ou inoxydable - La suppression des traitements de surface : cémentation, chromage dur, etc… - Le sens de rotation est indifférent - Une non concentricité importante (jusqu’à 0,4mm) - Rugosité Ra 0,4 ED Ce qui permet : - Un frottement sur l’arbre très faible - Echauffement très réduit - Utilisation avec de nombreux fluides (8 élastomères standards différents) - Encombrement réduit Fonctionnement : Le fonctionnement des joints VR est basé sur 2 caractéristiques fondamentales : - Une force radiale entre la lèvre du joint et l’axe - Une pré-tension supplémentaire des lèvres sur l’axe
