Joint pour arbre tournant SOA
à lèvreen acier inoxydableen élastomère

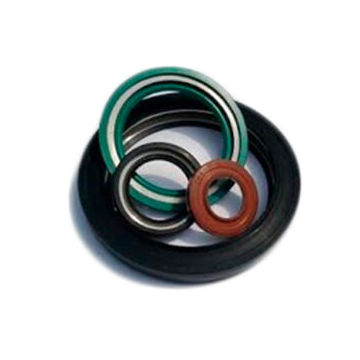

Joint pour arbre tournant - SOA - Duff-Norton Europe - à lèvre / en acier inoxydable / en élastomère
Joint pour arbre tournant - SOA - Duff-Norton Europe - à lèvre / en acier inoxydable / en élastomère
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
à lèvre
Matériau
en acier inoxydable, en élastomère
Application
pour pompe à vide, pour pompe centrifuge, pour applications hydrauliques, pour fluide hydraulique, pour arbre tournant, pour applications chimiques, pour réducteur, pour compresseur à vis, axes, de moteur, d'arbre, à broches, pour application spécifique
Fluide
pour eau
Autres caractéristiques
hydraulique, dynamique, pneumatique, sur mesure, résistant aux produits chimiques
Température limite

Min: -50 °C
(-58 °F)

Max: 300 °C
(572 °F)

Pression limite

Min: 0 bar
(0 psi)

Max: 150 bar
(2 175,6 psi)

Diamètre

Min: 5 mm
(0,197 in)

Max: 380 mm
(14,961 in)

Diamètre extérieur

Min: 16 mm
(0,63 in)

Max: 420 mm
(16,535 in)

Vitesse

Min: 0 m/s
(0 ft/s)

Max: 40 m/s
(131,2 ft/s)

Description

Les bagues d’étanchéité radiales VR assurent l’étanchéité des arbres tournants, broches, tourillons et tous axes rotatifs. L’avantage essentiel de la bague d’étanchéité radiale VR est le faible couple exercé sur l’élément tournant dont elle doit assurer l’étanchéité. Le couple est réduit de 50% à 60% par rapport aux joints à lèvres traditionnels. Cet avantage autorise : - L’utilisation d’arbre en acier standard ou inoxydable - La suppression des traitements de surface : cémentation, chromage dur, etc… - Le sens de rotation est indifférent - Une non concentricité importante (jusqu’à 0,4mm) - Rugosité Ra 0,4 ED Ce qui permet : - Un frottement sur l’arbre très faible - Echauffement très réduit - Utilisation avec de nombreux fluides (8 élastomères standards différents) - Encombrement réduit Fonctionnement : Le fonctionnement des joints VR est basé sur 2 caractéristiques fondamentales : - Une force radiale entre la lèvre du joint et l’axe - Une pré-tension supplémentaire des lèvres sur l’axe
