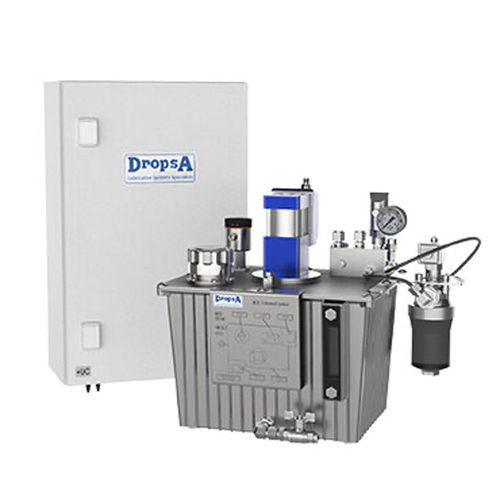

Système de lubrification en quantité minimale 2C

air/huilepour centre d'usinagepour fraiseuse

Le système 2C est un système de lubrification MQL, recommandé pour les centres d'usinage CNC, les lignes de transfert, les fraiseuses, etc., qui peut être utilisé pour les monobroches et les multibroches (outils avec des ø de canaux de refroidissement identiques ou différents en même temps en fonctionnement -~36). La viscosité de l'huile est comprise entre 10 et 100 mm²/s. La quantité d'huile peut être contrôlée entre 5 et 500 ml/h. La quantité d'huile peut être réglée de manière très indépendante du volume d'air. Ce système est équipé d'un contrôle de processus intégré, et les paramètres de l'outil sont contrôlables via une interface I/A, Profibus ou Profinet. 2C est équipé d'un système de recharge automatique, d'une auto-calibration (kit de mesure). Le système 2C achemine dans deux conduites distinctes l'huile et l'air vers le porte-outil. À l'intérieur du porte-outil, un film d'huile est transporté en direction de l'outil à l'aide d'air. L'huile et l'air sont séparés et ne fusionnent pas jusqu'à ce que le porte-outil soit atteint. Le système 2C est composé de: · Unité de contrôle à 2 canaux · Unité fluidique · Unité pneumatique · Vanne de broche (vanne d'aération) · Vanne rapide · Raccord rotatif · Lance · Kit de mesure en option (plus) (Vidéo : Étalonnage MQL de Bielomatik)
