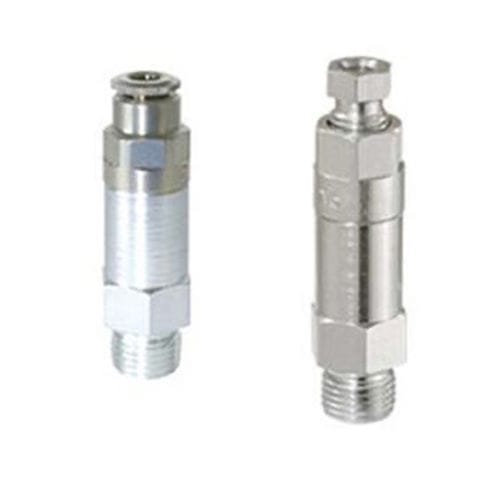

Valve de dosage volumétrique P30020 series

de précisionpour graissepour huile

VALVES DOSEUSES statiques, fiables, et efficaces qui distribuent une quantité de lubrification par coup de 10 à 750 mm3. Étant donné que la pression augmente graduellement, chaque élément de dosage procure le volume de dosage prescrit (surface du piston par coup), en garantissant une quantité de lubrifiant précise et sans échec au point de lubrification. Durant la phase de décharge successive, le lubrifiant est accumulé dans les valves doseuses pour le processus de lubrification suivant. Structure et mode de fonctionnement Procédure de mesurage: Si la pression est accumulée jusqu'à l'entrée du corps, alors le lubrifiant coule sur la surface inférieure du joint par la soupape de retour. Le joint et le piston agissent contre la force du ressort jusqu'à la butée de la buse de dosage. Le dosage est effectué, le lubrifiant refoulé coule à travers un passage transversal et longitudinal jusqu'au centre de la sortie. Procédure de décharge: Si la pression à l'entrée descend au-dessous de la pression de décharge, la soupape de retour se soulève sous la tension du ressort, et libère son passage longitudinal. Le lubrifiant coule le long du passage longitudinal et transversal au centre, de la partie inférieure vers la partie supérieure du piston, qui se déplace jusqu'à sa butée inférieure. La soupape retourne ensuite à la position initiale. Elle est prête pour le prochain dosage. LES VALVES DOSEUSES peuvent être utilisées sur toutes les pompes des systèmes à simple ligne.
