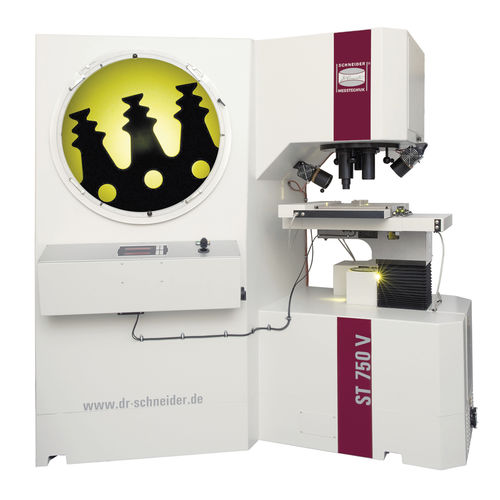

Projecteur de mesure vertical ST V series

avec tourelle

Champs d'application des projecteurs de mesure verticale Les projecteurs de mesure à passage de faisceau vertical sont dotés d'une table transversale d'une très grande rigidité. Grâce à une plaque de verre spéciale, des charges de table allant jusqu'à 20 kg peuvent être mesurées directement sur la plaque de verre. Des supports tels que des étaux à mors pointus ou des axes de rotation, manuels, motorisés ou CNC, peuvent être installés sur la table sans aucun problème. Fixés dans une construction de base rigide, les lentilles, les miroirs et les écrans de projection fabriqués dans des matériaux de haute qualité et dotés d'excellentes propriétés optiques garantissent la plus grande précision de mesure. Heinrich Schneider Messtechnik en tant que partenaire fiable et innovant dans le domaine de la mesure de précision, et vous assure une précision élevée et constante tout au long du cycle de vie de votre appareil de mesure. Configuration de base des projecteurs de mesure - Écran de projection de 600 à 1000 mm avec réticule, selon la version - Support de gabarit - Goniomètre pivotant sur 360°, vernier 1' - Tourelle à 3 lentilles pour différentes lentilles - Plage de mesure : 300 x 200 mm jusqu'à 500 x 200 mm, selon la version - Surface de la table : 600 x 440 mm à 800 x 440 mm, selon la version - Axes X, Y et Z sur roulements à aiguilles - Échelles avec une résolution de 0,1 µm - Motorisation des trois axes et commande par joystick - Éclairage par lumière transmise et par lumière incidente - Éclairage par lumière incidente focalisable - Logiciel de mesure M2 avec capteur de bord intégré dans le trajet du faisceau
