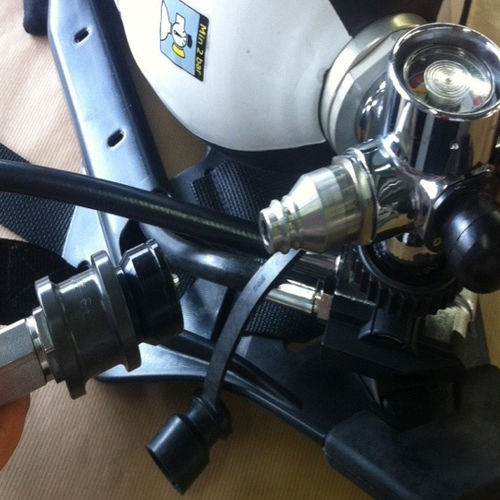

Raccord de remplissage Quick Fill

pneumatiquerapidepour bouteille de gaz

Le "Quick Fill" est un raccord rapide à haute pression pour les applications de transvasement d'air respirable telles que le remplissage rapide de bouteilles. Diablo SCBA peut être équipé du système Quick Fill. Le "Quick Fill" se compose d'un raccord rapide équilibré, disposé sur le robinet de la bouteille, qui permet la connexion et la déconnexion d'une vanne équilibrée reliée à la source de remplissage par un connecteur flexible haute pression. La greffe et la valve sont équilibrées pour permettre la connexion et la déconnexion sans effort. Les deux côtés de la vanne ("mâle" et "femelle") sont munis d'un dispositif antiretour, de sorte qu'une fois déconnecté, aucune fuite d'air ne se produit. Une fois connecté, le transfert d'air doit se faire avec des limitations pour éviter un stress mécanique et une surchauffe. Pour cette raison, l'appareil dispose d'un trou calibré à l'intérieur de la vanne, pour limiter le débit à un maximum de 1500 l/min (lorsque la différence de pression entre les deux environnements connectés est de 300 bar). Un tel débit permet le remplissage complet d'une bouteille de 6,8 l à 225 bar en une minute environ, ce qui est considéré comme un compromis optimal entre vitesse et sans risque.
