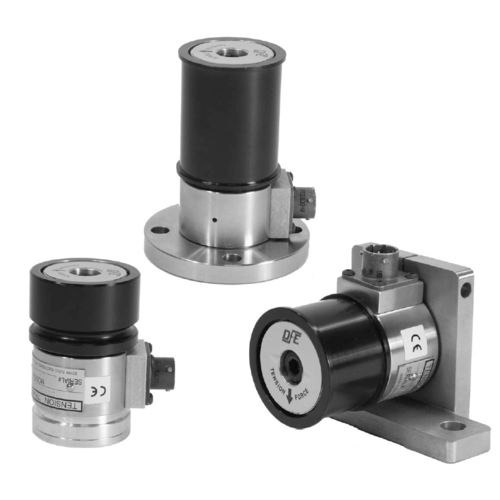

Capteur de force en traction RFA series

à faible encombrementselon spécification client

Les transducteurs à filament en ruban RFA sont conçus pour mesurer la tension de tout ruban, filament ou bande très étroite en mouvement. Idéal pour les fils, le plastique, le caoutchouc, le métal, le verre, le composite ou tout autre substrat flexible. Capacités des transducteurs de tension - Mesurer la tension de tout ruban ou filament étroit - Petit, polyvalent et facile à installer - Des roues spéciales sont disponibles - Charges nominales de 10 à 150 livres (45 à 665N) avec une large gamme de fonctionnement Idéal pour le fil, le plastique, le caoutchouc, le métal, le verre, le composite ou tout autre substrat flexible. Trois roues standard sont disponibles : une pour le ruban (préciser la largeur), une pour le filament, ou le modèle d'adaptateur pour les besoins particuliers. Trois styles de montage disponibles : "S" (standard), "FL" (bride), et "PB" (coussin). COMMENT ÇA MARCHE La tension est mesurée par des jauges de contrainte haute performance encastrées sur une double poutre en porte-à-faux et connectées dans une configuration de pont de Wheatstone complet. Lorsque le ruban ou le filament passe sur une roue rotative couplée à l'extrémité du transducteur, la poutre dévie légèrement en réponse à la tension. Cela produit un signal de tension proportionnel à la tension. Le transducteur RFA est monté en porte-à-faux sur un châssis de machine et peut être connecté à un indicateur ou à un contrôleur pour l'affichage ou le contrôle automatique de la tension de la bande. Trois roues standard sont disponibles : une pour le ruban, une pour le filament, et une roue d'adaptation pour les besoins spécifiques. Les trois styles de montage disponibles sont le boulon unique, la bride et le bloc d'oreiller. CARACTÉRISTIQUES - Suffisamment petit pour répondre aux exigences d'un espace restreint. - Polyvalent et facile à installer. - Longueur des roues jusqu'à 4" maximum. - Conception et matériaux haute performance pour une longue durée de vie dans toutes les applications de toile ou de filament.
