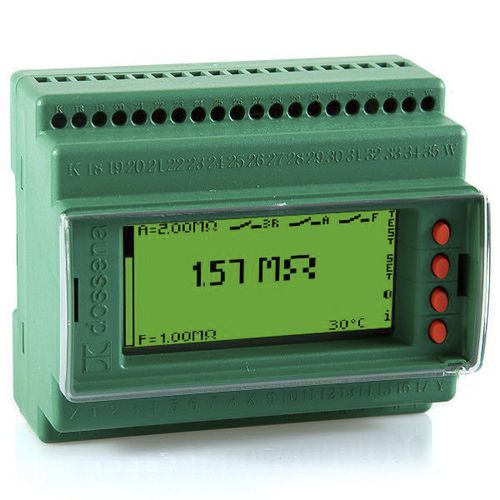

Contrôleur d'isolement avec localisation de défauts d'isolement SRI3/I2 INJ

pour réseau ACDCAC/DC

SRI3/I2 INJ - Localisateur de défauts d'isolement industriel - injecteur - 6 modules Din Le contrôleur d'isolement SRI3/I2 INJ permet de surveiller en permanence l'état des réseaux avec neutre isolé de la terre (systèmes IT). Les instruments sont capables de détecter les défauts d'isolement dus au composant résistif, même en présence de tensions continues parasites. Les outils proposent deux seuils de reporting différenciés (Alarme et Défaut). Pour réaliser le diagnostic sur le réseau IT, SRI3/I2INJ doit être associé à au moins une extension diagnostic I2FL12 ou I2FL18. La localisation est rendue possible grâce à des tores spéciaux de la série FL (un pour chaque départ à contrôler). Lorsque la résistance d'isolement du système tombe en dessous du seuil défini, l'appareil démarre la fonction de localisation de défauts. A la fin de la recherche, sur l'afficheur de l'extension I2FL12 ou I2FL18 apparaîtra le dessin de quelle ou quelles sorties sont responsables de la diminution du niveau d'isolement. Pour la fonction de localisation des défauts, un courant est appliqué (réglable depuis la configuration à 2 mA, 4 mA ou 6 mA) en fonction du type de système à surveiller (conformité à l'annexe A de la norme IEC61557-9). contrôle avec injection de signal à fréquence variable réseau à contrôler : AC/DC ≤500 Vcc/Vca – DC ≤700Vcc 2 seuils d'intervention sur défaut + alarme Réglage couru : 5 KΩ ÷ 2 MΩ afficher Affichage de la tension secteur avec réglage du seuil supérieur/inférieur 3 contacts NO-C-NC indépendants configuration de la protection par mot de passe
