Contrôleur d'isolement pour applications médicales SRI3/H2 INJ

pour réseau ACpour système triphasépour réseau BT

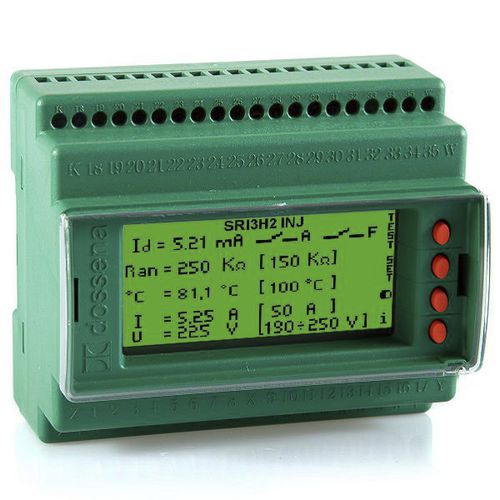

SRI3/H2 INJ - Localisateur de défauts – Injecteur - 6 modules Din Courant : 50 KΩ ÷ 1 MΩ Développé pour les environnements médicaux et hospitaliers, le contrôleur d'isolement SRI3H2INJ permet de surveiller en continu l'état des réseaux BT avec neutre isolé de la terre (systèmes IT-M). L'instrument signale le premier défaut de terre sur l'écran en indiquant à la fois la valeur en KΩ de la fuite et le courant de défaut maximum qui pourrait traverser la fuite résistive elle-même. L'appareil est également capable de surveiller la température du transformateur d'isolement, la surcharge de courant et la sur/sous-tension. Toutes les alarmes détectées par le contrôleur sont signalées visuellement sur l'écran et visuellement/acoustiquement sur le panneau de répétition à distance PSR3 approprié. La mesure de la résistance d'isolement est effectuée en appliquant une tension alternative d'amplitude inférieure à 24 Vp-p à une fréquence variable auto-adaptative (conformément à la norme CEI 61557-8). Pour réaliser le diagnostic, il faut associer le SRI3/H2INJ à l'extension H2FL12RS485 ou H2FL18RS485. La localisation est rendue possible grâce à des tores spéciaux de la série FL (un pour chaque départ à contrôler). En cas de manque de signal d'isolement, l'injecteur pourra lancer la procédure de diagnostic à la fin de laquelle il sera indiqué sur l'afficheur de l'expansion (série H2FL12 ou H2FL18) à quel moment il y a une perte d'isolement. Il peut être connecté à un système de supervision ou à notre système de surveillance LCD EVO. Le contrôleur peut être installé avec un maximum de 4 panneaux de signalisation à distance série PSR3 (signalisation optique/acoustique)
