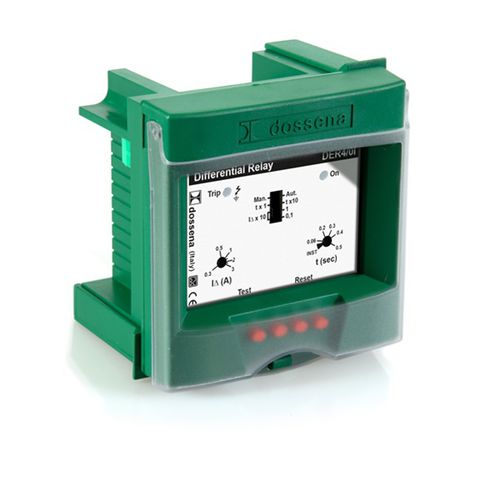

Relais de protection différentiel DER4/0Ide fuite à la terrede courant1NO/NF
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Valeur mesurée
- de fuite à la terre, de courant
- Configuration des contacts
- 1NO/NF
- Réseau
- triphasé, AC, monophasé
- Application
- pour moteur électrique, pour générateur, pour alimentateur, d'arrêt d'urgence, pour transformateur, pour ligne électrique aérienne, pour chariot élévateur, pour pompes à moteur triphasé, pour pompe, pour condensateur, pour commande de réenclencheurs, pour appareillage de commutation, du réseau et du système, pour borne de recharge de véhicules électriques
- Montage
- à montage sur panneau, à montage affleurant
- Réarmement
- à réarmement automatique, à réarmement manuel
- Norme
- IEC
- Autres caractéristiques
- différentiel, électronique, intelligent
- Courant de déclenchement
Max: 30 A
Min: 0,03 A
- Tension de déclenchement
Max: 400 V
Min: 48 V
Description
Les relais différentiels de la gamme DER4 Dossena peuvent être utilisés sur les réseaux BT en courant alternatif de type TT et TN.
Ils permettent d'obtenir une sélectivité et une protection contre les courants résiduels adéquates grâce à la large régulation du seuil de courant de fuite (jusqu'à 30A) et du seuil de retard de déclenchement (jusqu'à 5s).
Les DER4 Dossena sont parfaitement conformes à la réglementation stricte en vigueur (CEI EN 60947-2019) répondant ainsi à un double besoin : la sécurité du système et la continuité du service.
Caractéristiques techniques:
Type A
Conformité à la norme produit CEI-EN 60947-2:2019
Alimentation 115/230/400Vac ou 24÷60Vdc
Réglage du seuil du courant différentiel nominal de déclenchement I∆n de 0,03÷30A
Réglage du délai d'intervention réglable d'instantané à 5s.
Mesure de courant différentiel en TRMS
1 seuil d'intervention (Trip)
Sortie 1 contact inverseur NO-C-NF (NO 250Vac 5A P.F.1 / 30Vdc 5A - NF 250Vac 3A P.F.1 / 30Vdc 3A)
Diagnostic sur le raccordement et le fonctionnement de la bobine d'ouverture
Diagnostic sur les connexions, continuité des bobinages du transducteur toroïdal
Autodiagnostic interne, contrôle de la surchauffe du processeur et bon fonctionnement des circuits électroniques
Catalogues
RELAIS A COURANT RESIDUEL DER4
16 Pages
