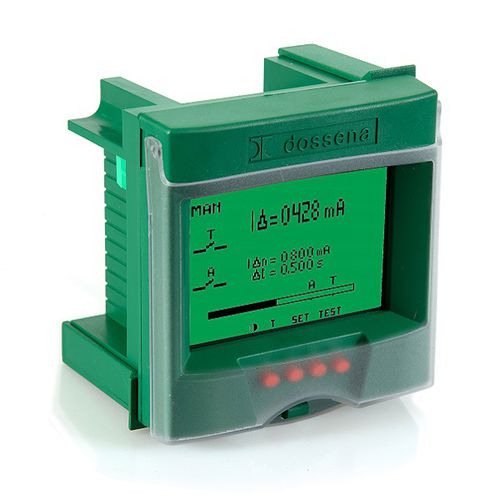

Relais de protection de fuite à la terre DER4/2IMde courant2NO/NFtriphasé
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Valeur mesurée
- de fuite à la terre, de courant
- Configuration des contacts
- 2NO/NF
- Réseau
- triphasé, AC, monophasé
- Application
- pour transformateur, pour moteur électrique, d'arrêt d'urgence, pour générateur, pour alimentateur, pour ligne électrique aérienne, pour chariot élévateur, pour pompes à moteur triphasé, pour condensateur, pour pompe, pour commande de réenclencheurs, pour appareillage de commutation, du réseau et du système, pour borne de recharge de véhicules électriques
- Montage
- à montage sur panneau
- Réarmement
- à réarmement automatique, à réarmement manuel
- Communication
- RS485, Modbus RTU
- Norme
- IEC
- Autres caractéristiques
- numérique, programmable, configurable, différentiel, ajustable, électronique, intelligent
- Courant de déclenchement
Min: 0,03 mA
Max: 30 000 mA
- Tension de déclenchement
Min: 48 V
Max: 400 V
Description
Les relais toroïdaux différentiels série DER4 peuvent être utilisés sur les réseaux BT AC de type TT et TN.
Ils permettent d'obtenir une sélectivité adéquate et une protection contre les courants résiduels grâce à la large régulation du seuil de courant de fuite (30mA÷30A) et du seuil de retard de déclenchement (instantané÷30 secondes).
Les DER4 sont conformes aux réglementations strictes en vigueur (CEI 60947-2:2019) répondant ainsi à un double besoin : sécurité du système et continuité de service.
Dossena propose une gamme complète de relais différentiels riches en fonctionnalités.
Nouvelle technologie, simplicité d'utilisation, grande fiabilité, simplicité d'installation et de programmation, performances et design "user friendly".
Les grandeurs et paramètres sont affichés sur un grand afficheur matriciel très lumineux qui change de couleur en fonction de l'état de fonctionnement de l'instrument (Vert=mesure/surveillance, Bleu=programmation, Rouge=alarme/intervention).
- type A
- 2 seuils de déclenchement (Trip + alarme) avec 2 contacts de sortie (NO-C-NC)
- contrôle continu du bon fonctionnement de la bobine d'ouverture
- contrôle continu du bon fonctionnement du transducteur toroïdal série D
- autodiagnostic avec description du problème à l'écran
- condensateur de secours pour signaler que l'intervention a eu lieu même en l'absence de tension auxiliaire
- option : sortie série RS485 Modbus Standard RTU (uniquement version avec code 9DER4/2IMRS485 et code 9DER4/2IMCCRS485
