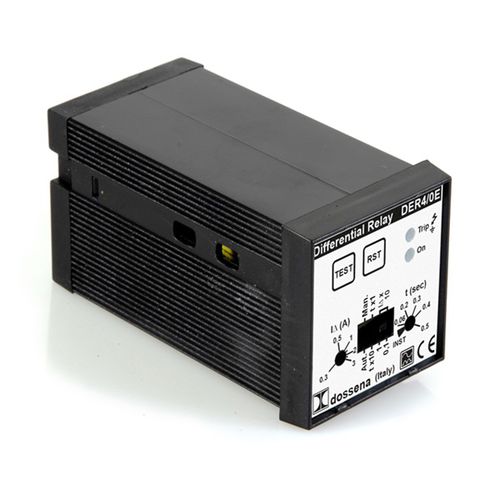

Relais de protection différentiel DER4/0Ede fuite à la terrede courant1NO/NF
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Valeur mesurée
- de fuite à la terre, de courant
- Configuration des contacts
- 1NO/NF
- Réseau
- triphasé, AC, monophasé
- Application
- du réseau et du système, pour alimentateur, pour moteur électrique, pour générateur, pour chariot élévateur, pour transformateur, pour ligne électrique aérienne, pour pompes à moteur triphasé, d'arrêt d'urgence, pour condensateur, pour commande de réenclencheurs, pour appareillage de commutation, pour borne de recharge de véhicules électriques, pour pompe
- Montage
- à montage sur panneau, à montage affleurant
- Réarmement
- à réarmement automatique, à réarmement manuel
- Norme
- IEC
- Autres caractéristiques
- programmable, configurable, différentiel, ajustable, électronique, intelligent
- Courant de déclenchement
Min: 0,03 A
Max: 30 A
- Tension de déclenchement
Min: 48 V
Max: 400 V
Description
Les relais différentiels de la gamme DER4 Dossena peuvent être utilisés sur les réseaux BT en courant alternatif de type TT et TN.
Ils permettent d'obtenir une sélectivité et une protection contre les courants résiduels adéquates grâce à la large régulation du seuil de courant de fuite (jusqu'à 30A) et du seuil de retard de déclenchement (jusqu'à 5s).
Les DER4 Dossena sont parfaitement conformes à la réglementation stricte en vigueur (CEI EN 60947-2019) répondant ainsi à un double besoin : la sécurité du système et la continuité du service.
Caractéristiques techniques:
Type A
Conformité à la norme produit CEI-EN 60947-2:2019
Alimentation 115/230/400Vac ou 24÷60Vdc
Réglage du seuil du courant différentiel nominal de déclenchement I∆n de 0,03÷30A
Réglage du délai d'intervention réglable d'instantané à 5s.
Mesure de courant différentiel en TRMS
1 seuil d'intervention (Trip)
Sortie 1 contact inverseur NO-C-NF (NO 250Vac 5A P.F.1 / 30Vdc 5A - NF 250Vac 3A P.F.1 / 30Vdc 3A)
Diagnostic sur le raccordement et le fonctionnement de la bobine d'ouverture
Diagnostic sur les connexions, continuité des bobinages du transducteur toroïdal
Autodiagnostic interne, contrôle de la surchauffe du processeur et bon fonctionnement des circuits électroniques
Catalogues
RELAIS A COURANT RESIDUEL DER4
16 Pages
Autres produits DOSSENA
Relais différentiel/homopolaire pour courant de terre à microprocesseur type A
