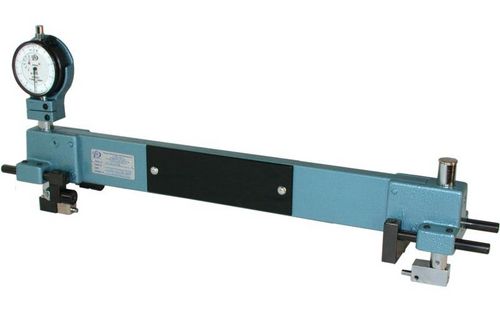

Micromètre pour mesures de diamètres internes 6 - 60" | LDF series

d'extérieurpour grand diamètreà cadran

Les gabarits de production de la série LDF utilisent des cadres fixes qui sont plus rigides, plus légers et plus compacts que les gabarits réglables de la série LDA. Les jauges LDF sont fabriquées sur commande en fonction des exigences de l'application. Caractéristiques de la série LDF : Standard avec comparateur à cadran gradué "Part# 2DM125-05.0005 L'indicateur et le boîtier tournent sur 360° pour un meilleur angle de vue Tube d'acier rigide avec poignées d'isolation thermique, réduisant la dilatation thermique. Le tube ne pèse que 1.165 lbs/pied Supports en acier trempé trois points Le réglage vertical de la profondeur de jaugeage de 1" sur l'assemblage de la tête est standard. 3", 4", ou 5" est optionnel Le déplacement de l'appareil de mesure de 0,100" en contact direct est standard. Course de 0,025", 0,050" ou 0,075" en option Le contact de référence est doté d'un réglage fin de 0,50" micromètre, ce qui rend le réglage de cette jauge rapide et facile Comment commander : Pour commander des calibres de grand diamètre, utilisez la séquence suivante pour spécifier la configuration souhaitée (il n'est pas nécessaire de spécifier la configuration pour les éléments standard). Type de jauge - Taille d'image - Type de contact - Profondeur de jaugeage - Autres options Par exemple : Le LDF-18-CB-GD2-RR est un calibre qui mesure 12-18", inclut des contacts à billes en carbure de tungstène, a une profondeur d'étalonnage de 2" et des supports de rouleaux. La profondeur de jaugeage standard est de 0-2". Une profondeur de jaugeage de 3", 4" ou 5" est disponible en option. Spécifiez GD3, GD4 ou GD5 au numéro de pièce (et utilisez SMVA setmaster). Le dégagement standard du cadre LDA est de 1,25". Contactez-nous pour un devis si une autorisation supplémentaire est nécessaire. Pour commander des supports de rouleaux, ajouter "-RRR" à la référence. La course standard du contact de jaugeage est de 0,100. Course optionnelle de .025,.050 ou.075. Spécifiez GC025, GC050 ou GC075 au numéro de pièce.
