Chaudière à vapeur

à gazhorizontaleverticale

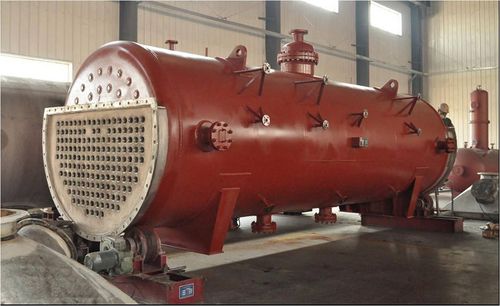

La chaudière à chaleur perdue est également appelée chaudière en ligne. Elle est normalement installée entre le préchauffeur d'air et le préchauffeur d'huile dans la ligne de production de noir de carbone. Il est utilisé pour récupérer la chaleur de la température élevée du gaz de fumée de noir de carbone (environ 700℃-400℃) en produisant de la vapeur, ce qui pourrait diminuer le rendement de l'eau de trempe secondaire et augmenter la valeur thermique du gaz de fumée. La chaudière à chaleur perdue est un échangeur de chaleur à tubes et à calandre. Les gaz de combustion à haute température circulent dans la partie intérieure des tubes, tandis que l'eau circule dans la partie extérieure des tubes. L'eau est bouillie dans le corps de la coquille et réalise la séparation dans l'espace de la phase gazeuse. Il s'agit d'une sorte de circulation naturelle. La chaudière à chaleur perdue est composée d'un dispositif d'entrée des fumées (boîte d'entrée des fumées), d'une section d'échange de chaleur, d'un tambour à vapeur (ou sans tambour à vapeur), d'un dispositif de sortie des fumées (boîte de sortie des fumées) et de tuyaux de raccordement. En fonction des différentes formes d'installation, la chaudière à chaleur perdue peut être divisée en chaudière verticale et chaudière horizontale. Le type vertical de chaudière à chaleur perdue comporte un tambour à vapeur, tandis que le type horizontal comporte deux types de chaudières - avec ou sans tambour à vapeur. Outre l'industrie du noir de carbone, la chaudière à chaleur perdue est également couramment utilisée dans l'industrie chimique du pétrole, l'industrie métallurgique, l'industrie mécanique, l'industrie papetière et l'incinération des boues, etc.
