Lentille cylindrique D-148-03 series
tigeen silice fonduevisible

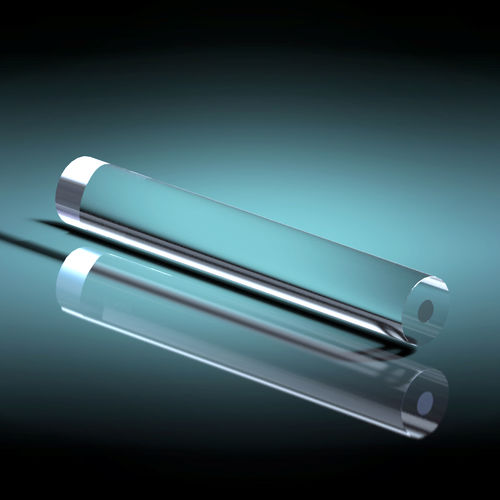

Lentille cylindrique - D-148-03 series - Doric Lenses - tige / en silice fondue / visible
Lentille cylindrique - D-148-03 series - Doric Lenses - tige / en silice fondue / visible
Lentille cylindrique - D-148-03 series - Doric Lenses - tige / en silice fondue / visible - image - 2
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Géométrie / courbure
cylindrique, tige
Matériau
en silice fondue
Caractéristiques optiques
visible, proche infrarouge
Applications
pour laser
Autres caractéristiques
à gradient d'indice
Diamètre

Min: 0,06 mm
(0 in)

Max: 1,5 mm
(0,06 in)

Description

Les microlentilles cylindriques Doric GRIN en forme de fibre ou de tige sont des microlentilles à diffraction limitée avec des diamètres précis et une qualité de surface inégalée. Lorsqu'elles sont éclairées latéralement, ces fibres agissent comme des lentilles cylindriques parfaites de 0.5 NA. La gaine en silice fondue et le coeur à gradient d'indice de ces lentilles résistent à des températures très élevées (leur température de transition est d'environ 1100°C). Ils peuvent être utilisés pour la lumière visible et proche infrarouge. Ces lentilles sont étirées comme des fibres optiques à partir de préformes plus grandes et ensuite coupées aux longueurs souhaitées. Leur section ronde offre un large champ de vision et simplifie la procédure d'alignement avec les diodes laser. La plupart des erreurs de positionnement se traduisent par de simples erreurs de focalisation et de direction du faisceau. Cela conduit à une recherche efficace de la meilleure mise au point, pratique pour le positionnement automatisé ou manuel. Ces lentilles pourraient être utilisées soit comme collimateurs à axe rapide pour des diodes laser simples, soit pour construire des réseaux de lentilles cylindriques pour des barres de diodes laser. Supposons que le pas des barres de diode laser ou la distance entre les barres de diode laser soit inférieur au diamètre de la lentille. Dans ce cas, les bords de la lentille peuvent être rectifiés, dans une certaine mesure, à la largeur souhaitée. Le noyau de la lentille est fait d'un matériau exclusif à gradient d'indice. Ses informations de profil d'index ne sont disponibles qu'après signature d'un accord de non-divulgation.

Catalogues

Aucun catalogue n’est disponible pour ce produit.

Voir tous les catalogues de Doric Lenses
