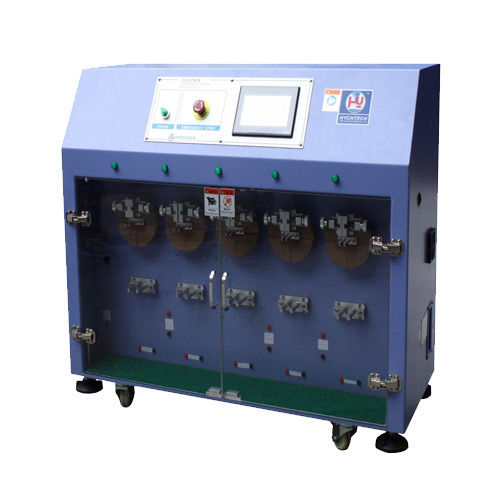

Testeur de cintrage RS-8105A-5

de câbles

Il convient au test de flexion des câbles d'écouteurs, des câbles USB, des câbles multiconducteurs, des câbles de communication, des câbles plats et des câbles de signaux. La méthode d'essai est la suivante : une extrémité du fil machine est court est court est serré, fixé sur le disque rotatif, et tourné à gauche et à gauche et à droite sous une certaine charge de levage, de manière à évaluer si le fil machine a une bonne conduction après N fois de test. Norme d'essai : Procédure d'essai de flexion de câble EIA-364-41D pour les connecteurs électriques. Spécifications : Modèle : RS-8105A-5 Système de contrôle : Il adopte l'écran tactile OMRON® du Japon et le PLC Mitsubishi®, et chaque station fonctionne indépendamment Entraînement : Servomoteur AC Panasonic® japonais Vitesse de test : 1~60cpm±2cpm Plage d'angle de test : Généralement 0~±90° ou 0~±180°, l'angle de rotation du gabarit concentrique n'est pas limité Affichage du moindre angle : 1° Réglage des cycles de test : 1~999999 cycles Temps de test par lot : 1~10 minutes Tige de guidage : R1.5-R12MM Diamètre du disque rotatif : 100mm Poids : 50g, 100g, 150g, 250g, 300g, 500g (les six) Taille de la machine : W980xD460xH940mm Poids de la machine : 185kg Alimentation électrique : AC220V 50HZ 10A Caractéristiques : ●Il est entraîné par un servomoteur Panasonic AC, avec une haute précision, un positionnement précis, un faible bruit, et peut être utilisé pendant une longue période ±180°, erreur : ±1°. ●Les conditions d'essai sont toutes réglées par l'écran tactile : réglage de l'angle, vitesse, temps d'essai, temps mesurés, temps de séjour de roatation, Après avoir testé N fois, rester pendant N minutes. ●Cinq câbles peuvent être testés en même temps. ●Chaque groupe est équipé d'une ligne de test de signal (test de conduction) et d'un indicateur lumineux, une fois que le fil est rompu (le signal du circuit ne peut pas être formé), l'indicateur de la station actuelle sera éteint et le comptage sera arrêté.
