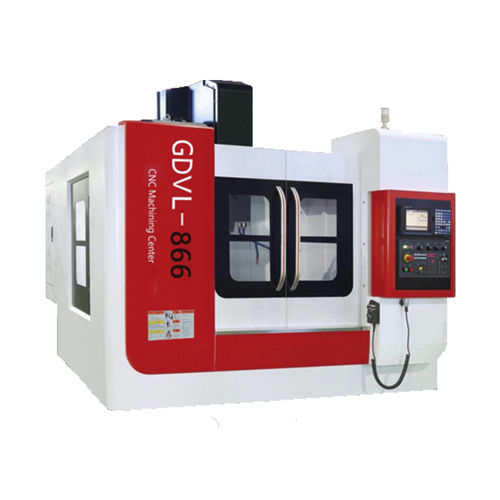

Centre d'usinage CNC vertical GDVL-866NC
3 axesavec table rotativeà colonne

centre d'usinage CNC vertical
centre d'usinage CNC vertical
centre d'usinage CNC vertical
centre d'usinage CNC vertical
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Nombre d'axes
3 axes
Orientation de la broche
vertical
Structure
avec table rotative, à colonne
Matière usinée
pour aluminium
Nez de broche
BT 40
Nombre d'outils
24 outils
Fonction associée
de fraisage, de découpe
Applications
pour moules, pour le médical, pour l'optique
Autres caractéristiques
de haute précision
Course X

860 mm
(33,86 in)

Course Y

600 mm
(23,62 in)

Course Z

600 mm
(23,62 in)

Vitesse de rotation

10 000 rpm
(62 832 rad.min-1)

Puissance

7,5 kW, 11 kW
(10,2 hp, 14,96 hp)

Vitesse d'avancement axe X

10 000 mm/min
(7 in/s)

Vitesse d'avancement axe Y

10 000 mm/min
(7 in/s)

Charge max. de la table

650 kg
(1 433 lb)

Poids max. outil

7 kg
(15,4 lb)

Précision de placement

0,01 mm
(0,00039 in)

Répétabilité

0,006 mm
(0,00024 in)

Temps de changement outil

1,8 s

Poids total

4 900 kg
(10 802,65 lb)

Longueur hors tout

2 700 mm
(106,3 in)

Largeur hors tout

2 900 mm
(114,2 in)

Hauteur totale

2 750 mm
(108,3 in)

Description

GD-VL866 est une machine-outil de centre d'usinage vertical à colonne fixe, elle a un design mécatronique et un look élégant. Elle coupe avec précision, après que la pièce à usiner soit serrée une fois, la machine-outil peut automatiquement et continuellement compléter le traitement de multiples processus tels que le fraisage, le perçage, l'alésage, l'expansion, l'alésage, le chanfreinage et le taraudage. Cette machine est adaptée au traitement multi-variétés de pièces complexes telles que les boîtes moyennes et petites, les plaques, les plaques, les coquilles, etc. Elle est largement utilisée dans les pièces automobiles, les vannes, les machines d'ingénierie, les équipements informatiques, les équipements optiques, les équipements médicaux, l'aéronautique et d'autres industries.

---
